Гидравлические гибочные машины подразделяются прессы с верхним подвижным инструментом и с нижним подвижным инструментом. Гибочный пресс, как правило, состоит из кронштейна, рабочего стола и зажимной пластины; рабочий стол состоит из основания и прижимной пластины, расположенной на кронштейне. Основание состоит из основного корпуса, обмотки и крышки, соединенной с зажимной пластиной петлями, обмотка расположена в углублении основного корпуса.

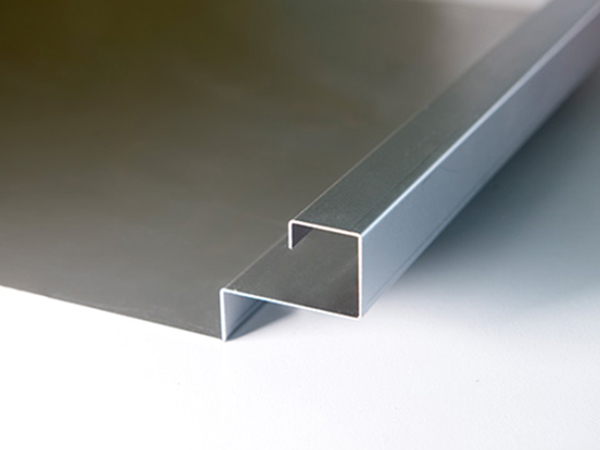

Во время работы на обмотку подается ток, генерирующий силу притяжения, позволяющий зажимать лист прижимной пластиной и основанием. Так как для зажима используется электромагнитная сила, прижимная пластина позволяет обрабатывать различные виды заготовок включая обладающие боковыми стенками, меняя гибочные штампы.
Технические параметры листогибочных станков
Гибочные прессы 2000MM
| Модель |
Номинальное давление (кН) |
Длина рабочего стола (мм) |
Расстояние между стойками (мм) |
Глубина зева (мм) |
Ход ползуна (мм) |
Мощность мотора (кВт) |
| WC67Y40/2000 |
400 |
2000 |
1800 |
250 |
100 |
4 |
Гибочные прессы 2200MM
| Модель |
Номинальное давление (кН) |
Длина рабочего стола (мм) |
Расстояние между стойками (мм) |
Глубина зева (мм) |
Ход ползуна (мм) |
Мощность мотора (кВт) |
| WC67Y40/2200 |
400 |
2200 |
1800 |
250 |
100 |
4 |
Гибочные прессы 2500MM
| Модель |
Номинальное давление (кН) |
Длина рабочего стола (мм) |
Расстояние между стойками (мм) |
Глубина зева (мм) |
Ход ползуна (мм) |
Мощность мотора (кВт) |
| WC67Y40/2500 |
400 |
2500 |
2000 |
250 |
100 |
4 |
| WC67Y50/2500 |
500 |
2500 |
1900 |
250 |
100 |
4 |
| WC67Y63/2500 |
630 |
2500 |
2020 |
250 |
120 |
5.5 |
| WC67Y100/2500 |
1000 |
2500 |
2000 |
320 |
120 |
7.5 |
| WC67Y125/2500 |
1250 |
2500 |
2000 |
320 |
120 |
7.5 |
Гибочные прессы 3200MM
| Модель |
Номинальное давление (кН) |
Длина рабочего стола (мм) |
Расстояние между стойками (мм) |
Глубина зева (мм) |
Ход ползуна (мм) |
Мощность мотора (кВт) |
| WC67Y50/3200 |
500 |
3200 |
2600 |
250 |
100 |
4 |
| WC67Y63/3200 |
630 |
3200 |
2600 |
250 |
120 |
5.5 |
| WC67Y80/3200 |
800 |
3200 |
2600 |
250 |
120 |
5.5 |
| WC67Y100/3200 |
1000 |
3200 |
2600 |
320 |
120 |
7.5 |
| WC67Y125/3200 |
1250 |
3200 |
2600 |
320 |
120 |
7.5 |
| WC67Y160/3200 |
1600 |
3200 |
2000 |
400 |
200 |
11 |
| WC67Y200/3200 |
2000 |
3200 |
2600 |
400 |
200 |
15 |
| WC67Y250/3200 |
2500 |
3200 |
2600 |
400 |
250 |
22 |
Гибочные прессы 4000MM
| Модель |
Номинальное давление (кН) |
Длина рабочего стола (мм) |
Расстояние между стойками (мм) |
Глубина зева (мм) |
Ход ползуна (мм) |
Мощность мотора (кВт) |
| WC67Y80/4000 |
800 |
4000 |
3200 |
250 |
120 |
5.5 |
| WC67Y100/4000 |
1000 |
4000 |
3200 |
320 |
120 |
7.5 |
| WC67Y125/4000 |
1250 |
4000 |
3200 |
320 |
120 |
7.5 |
| WC67Y160/4000 |
1600 |
4000 |
2600 |
400 |
200 |
11 |
| WC67Y200/4000 |
2000 |
4000 |
3200 |
400 |
200 |
15 |
| WC67Y250/4000 |
2500 |
4000 |
3200 |
400 |
250 |
22 |
| WC67Y300/4000 |
3000 |
4000 |
3200 |
400 |
250 |
22 |
Гибочные прессы 5000MM
| Модель |
Номинальное давление (кН) |
Длина рабочего стола (мм) |
Расстояние между стойками (мм) |
Глубина зева (мм) |
Ход ползуна (мм) |
Мощность мотора (кВт) |
| WC67Y100/5000 |
1000 |
5000 |
4000 |
320 |
120 |
7.5 |
| WC67Y125/5000 |
1250 |
5000 |
4000 |
320 |
120 |
7.5 |
| WC67Y160/5000 |
1600 |
5000 |
3200 |
400 |
200 |
15 |
| WC67Y200/5000 |
2000 |
5000 |
4000 |
400 |
200 |
15 |
| WC67Y250/5000 |
3000 |
5000 |
4000 |
400 |
250 |
22 |
| WC67Y300/5000 |
3000 |
5000 |
4000 |
400 |
250 |
22 |
| WC67Y400/5000 |
4000 |
5000 |
4000 |
400 |
250 |
30 |
Гибочные прессы 6000MM
| Модель |
Номинальное давление (кН) |
Длина рабочего стола (мм) |
Расстояние между стойками (мм) |
Глубина зева (мм) |
Ход ползуна (мм) |
Мощность мотора (кВт) |
| WC67Y160/6000 |
1600 |
6000 |
4000 |
400 |
200 |
15 |
| WC67Y200/6000 |
2000 |
6000 |
4800 |
400 |
200 |
15 |
| WC67Y300/6000 |
4000 |
6000 |
4800 |
400 |
250 |
22 |
| WC67Y400/6000 |
4000 |
6000 |
4800 |
400 |
250 |
37 |
| WC67Y500/6000 |
5000 |
6000 |
4800 |
400 |
300 |
37 |
| WC67Y1000/6000 |
10000 |
6000 |
5600 |
600 |
500 |
75 |
Гибочные прессы 7000MM
| Модель |
Номинальное давление (кН) |
Длина рабочего стола (мм) |
Расстояние между стойками (мм) |
Глубина зева (мм) |
Ход ползуна (мм) |
Мощность мотора (кВт) |
| WC67Y600/7000 |
6000 |
7000 |
5600 |
400 |
300 |
45 |
| WC67Y700/7000 |
7000 |
7000 |
5600 |
400 |
300 |
45 |
Гибочные прессы 8000MM
| Модель |
Номинальное давление (кН) |
Длина рабочего стола (мм) |
Расстояние между стойками (мм) |
Глубина зева (мм) |
Ход ползуна (мм) |
Мощность мотора (кВт) |
| WC67Y800/6000 |
8000 |
8000 |
5600 |
500 |
400 |
55 |
Гибочные прессы 12000MM
| Модель |
Номинальное давление (кН) |
Длина рабочего стола (мм) |
Расстояние между стойками (мм) |
Глубина зева (мм) |
Ход ползуна (мм) |
Мощность мотора (кВт) |
| WC67Y500/12000 |
5000 |
12000 |
multi-column |
400 |
300 |
37 |
