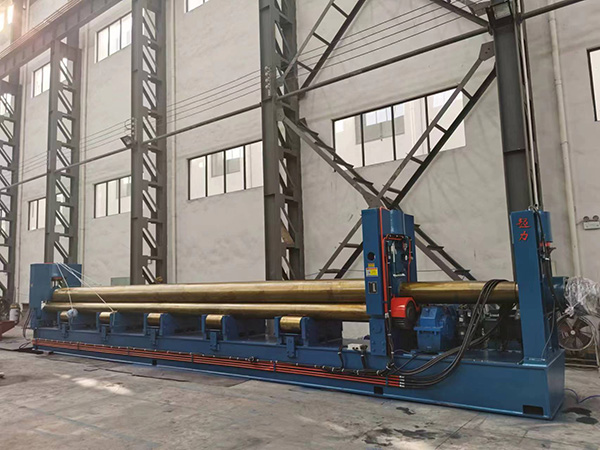

3-валковый гидравлический вальцегибочный станок

Наш 3-вальцовый гидравлический станок отличается высокой производительностью в сгибании листов в такие формы, как цилиндр, дуга и конус. Станки обеспечивают непревзойденную универсальность в различных сферах применения. Линейка 3-валковых станков представляется в трех моделях:

3-валковый гидравлический вальцегибочный станок, серия W11S
3-валковый гидравлический вальцегибочный станок, серия W11S
Отправить запрос

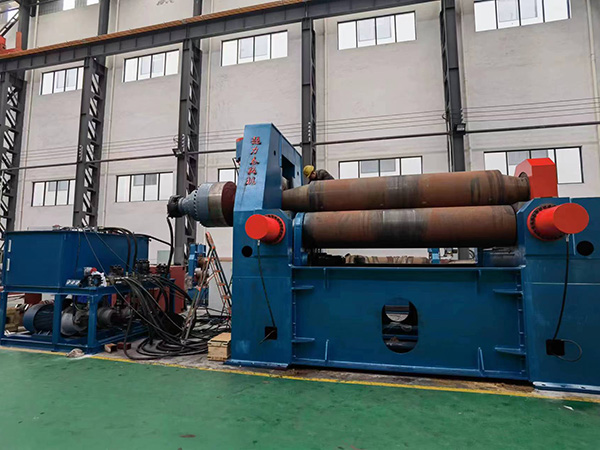

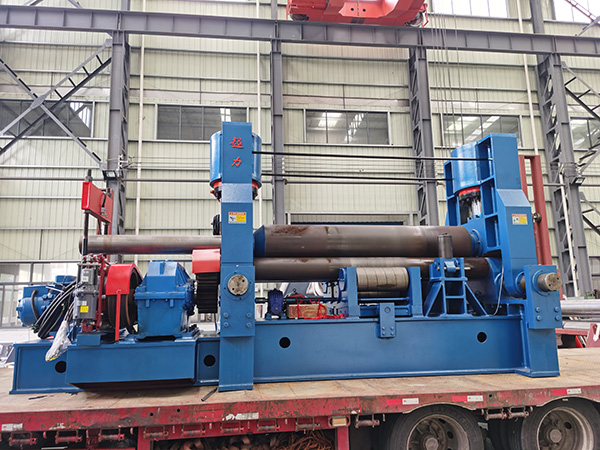

3-валковый гидравлический вальцегибочный станок, серия W11S

Листогибочный станок серии W11S имеет три вала, при этом верхний вал, двигается как вертикально, так и горизонтально, что позволяет гнуть лист с высокой точностью, не меняя положение нижнего вала. Мы предлагаем уникальный дизайн, который позволит разместить верхний вал асимметрично относительно нижнего, что упрощает процесс предварительной гибки за счет горизонтального перемещения. Процесс прокатки происходит благодаря электродвигателю и редуктору, которые приводят в движение два нижних вала, в то время как опрокидывающая рама управляется гидравлической системой. Вертикальное перемещение верхнего вала осуществляется гидравлическим путем, а горизонтальное – механическим, что обеспечивает точную и эффективную гибку листового металла.

Характеристики
Модель Давление на верхнем валке(тонна) Макс. толщина листа Ширина листа Диаметр верхнего валка
(мм)		 Диаметр нижнего валка (мм) Центральное расстояние
(мм)		 Мотор (кВт)
Подгибка (мм) Центр (мм) Мощность привода Мощность гидравлического мотора Мощность двигателя переключения передач
W11S-15×2000 75 12 15 2000 255 150 245 7.5 4 1.1
W11S-14×2500 75 10 14 2500 270 150 245 7.5 4 1.1
W11S-13×3000 75 9 13 3000 290 150 245 7.5 4 1.1
W11S-17×2500 100 13 17 2500 300 165 270 15 5.5 1.5
W11S-15×3000 100 11 15 3000 325 165 270 15 5.5 1.5
W11S-20×2500 130 16 20 2500 330 180 300 15 5.5 2.2
W11S-18×3000 130 14 18 3000 350 180 300 15 5.5 2.2
W11S-22×2500 160 18 22 2500 360 200 330 18.5 7.5 2.2
W11S-20×3000 160 16 20 3000 375 200 330 18.5 7.5 2.2
W11S-18×3500 160 14 18 3500 390 200 330 18.5 7.5 2.2
W11S-25×2500 190 20 25 2500 380 220 360 22 7.5 4
W11S-22×3000 190 19 22 3000 400 220 360 22 7.5 4
W11S-20×3500 190 15 20 3500 415 220 360 22 7.5 4
W11S-30×2500 230 25 30 2500 410 235 380 30 11 4
W11S-27×3000 230 22 27 3000 425 235 380 30 11 4
W11S-25×3500 230 21 25 3500 440 235 380 30 11 4
W11S-33×2500 270 28 33 2500 430 250 400 30 11 4
W11S-30×3000 270 25 30 3000 450 250 400 30 11 4
W11S-28×3500 270 23 28 3500 470 250 400 30 11 4
W11S-25×4000 270 20 25 4000 490 250 400 30 11 4
W11S-36×2500 320 30 36 2500 460 260 420 37 15 5.5
W11S-32×3000 320 28 32 3000 480 260 420 37 15 5.5
W11S-28×3500 320 25 28 3500 500 260 420 37 15 5.5
W11S-26×4000 320 22 26 4000 520 260 420 37 15 5.5
W11S-40×2500 380 35 40 2500 500 275 460 45 22 5.5
W11S-35×3000 380 32 35 3000 500 275 460 45 22 5.5
W11S-32×3500 380 28 32 3500 530 275 460 45 22 5.5
W11S-30×4000 380 25 30 4000 550 275 460 45 22 5.5
W11S-45×2500 430 40 45 2500 520 290 500 55 22 7.5
W11S-38×3000 430 35 38 3000 540 290 500 55 22 7.5
W11S-36×3500 430 30 36 3500 560 290 500 55 22 7.5
W11S-32×4000 430 28 32 4000 580 290 500 55 22 7.5
W11S-45×3000 540 40 45 3000 590 340 610 55 22 11
W11S-40×4000 540 35 40 4000 630 340 610 55 22 11
W11S-55×3000 610 45 55 3000 620 360 650 75 30 15
W11S-45×4000 610 40 45 4000 660 360 650 75 30 15
W11S-40×5000 610 32 40 5000 700 360 650 75 30 15
W11S-36×6000 610 30 36 6000 730 360 650 75 30 15
W11S-60X2500 610 50 60 2500 620 360 650 75 30 15
W11S-60×3000 690 50 60 3000 650 380 700 75 30 15
W11S-50×4000 690 45 50 4000 700 380 700 75 30 15
W11S-45×5000 690 38 45 5000 740 380 700 75 30 15
W11S-40×6000 690 35 40 6000 760 380 700 75 30 15
W11S-70×3000 850 60 70 3000 710 420 780 75 37 15
W11S-55×4000 850 50 55 4000 750 420 780 90 37 15
W11S-75×3000 930 65 75 3000 740 440 820 90 37 15
W11S-60×4000 930 55 60 4000 780 440 820 90 37 15
W11S-80×3000 1050 70 80 3000 770 460 880 90 37 18.5
W11S-65×40000 1050 60 65 4000 810 460 880 90 37 18.5
W11S-85×3000 1150 75 85 3000 800 480 920 110 45 18.5
W11S-70×4000 1150 65 70 4000 840 480 920 110 45 18.5
W11S-100×3000 1350 90 100 3000 860 480 920 110 45 22
W11S-100×4000 1600 85 100 4000 940 560 1080 132 55 30
3-валковый гидравлический вальцегибочный станок, серия W11Y
3-валковый гидравлический вальцегибочный станок, серия W11Y
Отправить запрос
3-валковый гидравлический вальцегибочный станок, серия W11Y

Мы разработали гидравлический листогибочный станок с тремя валками серии w11y с целью повышения эффективности работы в металлообрабатывающей сфере. Верхний вал станка двигается вертикально для точной гибки листа без необходимости сложной горизонтальной настройки. Нижние валки зафиксированы и обеспечивают только вращательное движение, что упрощает процесс гибки. Серия станков спроектирована с учетом гибочных процессов, где электрический мотор и редуктор приводят в движение два нижних вала. Конструкция станка не предусматривает предварительной гибки, важными являются простота и надежность. Гидравлическая трансмиссия контролирует опрокидывающуюся раму и вертикальное движение верхнего вала, обеспечивая плавность и контролируемость процесса гибки.

Характеристики
Модель Макс. толщина листа (мм) Макс. ширина листа (мм) Предел текучести (МПа) Скорость прокатки
(м/мин)		 Диаметр верхнего валка (мм) Мощность мотора (кВт)
W11Y-6×2500 6 2500 245 5 190 5.5
W11Y-12×2000 12 2000 245 5 240 11
W11Y-12×3000 12 3000 245 4.5 280 11
W11Y-20×2500 20 2500 245 4.5 340 15
W11Y-25×2500 25 2500 245 4.5 380 22
W11Y-30×2500 30 2500 245 4.5 460 30
W11Y-30×3000 30 3000 245 4.5 480 37
W11Y-40×2500 40 2500 245 4.5 500 37
W11Y-40×3000 40 3000 245 4 600 45
W11Y-45×3000 45 3000 245 4 620 45
W11Y-55×3000 55 3000 245 4 630 55
W11Y-60×3000 60 3000 245 4 670 55
W11Y-70×3000 70 3000 245 4 730 75
W11Y-75×3000 75 3000 245 4 750 75
W11Y-80×3000 80 3000 245 4 780 75
W11Y-100×3000 100 3000 245 4 840 90
W11Y-120×3000 120 3000 245 4 920 110
3-валковый гидравлический вальцегибочный станок, серия W11X
3-валковый гидравлический вальцегибочный станок, серия W11X
Отправить запрос
3-валковый гидравлический вальцегибочный станок, серия W11X

Благодаря уникальной структуре, гидравлический листогибочный станок с тремя вальцами из серии W11X, обеспечивает высокую точность гибки материала. Основной вал, расположенный вверху, движется вертикально, обеспечивая при этом точную регулировку во время гибки, в то время как два нижних валка движутся горизонтально. Проход материала между валками обеспечивает высокую точность гнутого изделия. Данная функция позволяет регулировать расстояние между роликами, что повышает универсальность станка. Возможность регулировать расстояние между валками делает нашу гибочную машину эффективной и универсальной. Меньшее расстояние обеспечивает более качественное сгибание, тогда как большее повышает мощность станка. Гидравлический мотор приводит в движение верхний одиночный и нижние валки, обеспечивая плавную и эффективную работу. Регулирование нижних валков горизонтально также осуществляется гидравлическим мотором, обеспечивая легкость управления. Для удовлетворения особых требований заказчика, модель листогибочного станка с гидравлическим приводом из данной серии может быть изготовлена на заказ. Мы предлагаем индивидуальные услуги по запросу клиента, гарантируя, что установка будет идеально подходить для его задач.

Применение

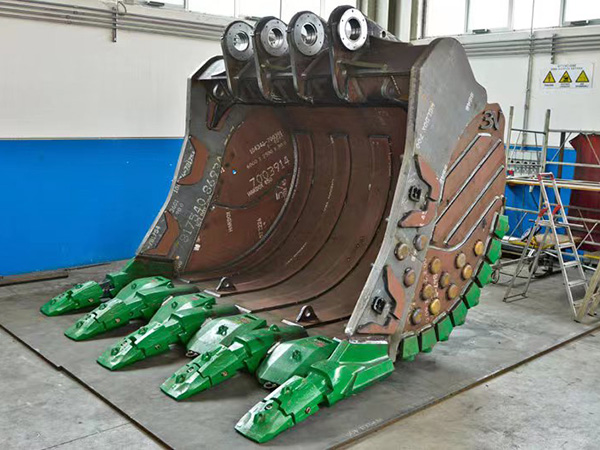

  • Строительная техника (ковш экскаватора)
    Строительная техника (ковш экскаватора)

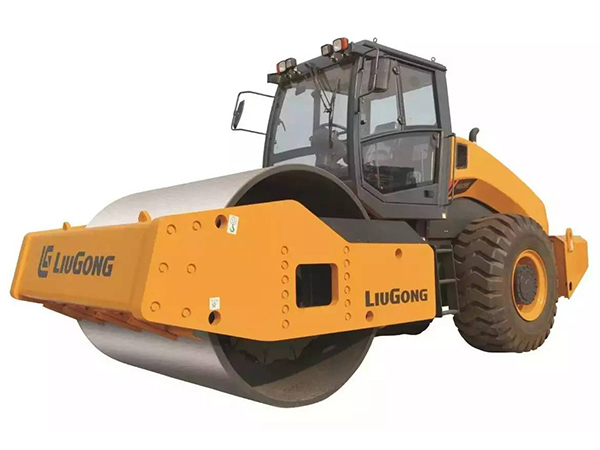

  • Строительная техника (дорожный каток)
    Строительная техника (дорожный каток)

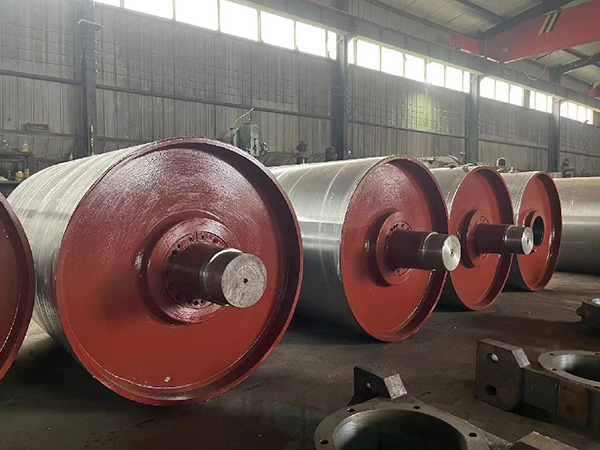

  • Конвейерный ролик
    Конвейерный ролик

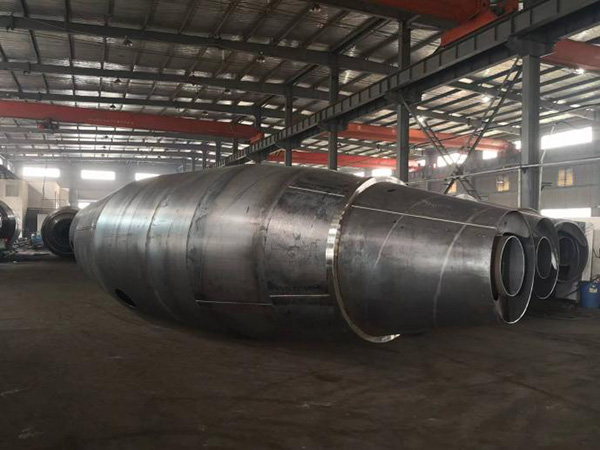

  • Смесительные барабаны (бочки автобетоносмесителей)
    Смесительные барабаны (бочки автобетоносмесителей)

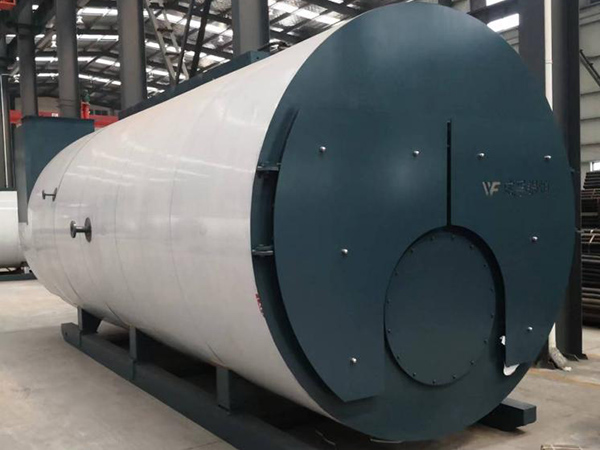

  • Бойлер
    Бойлер

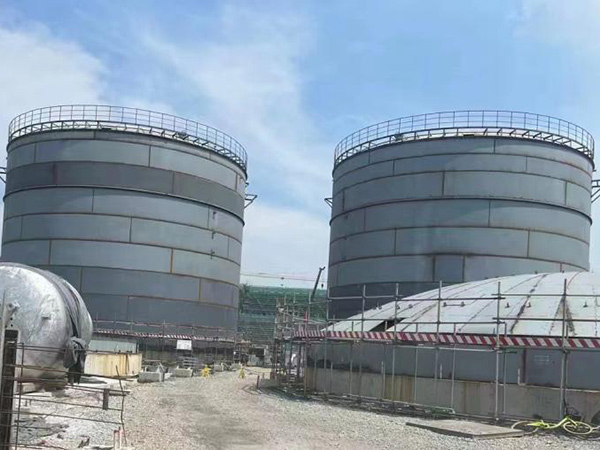

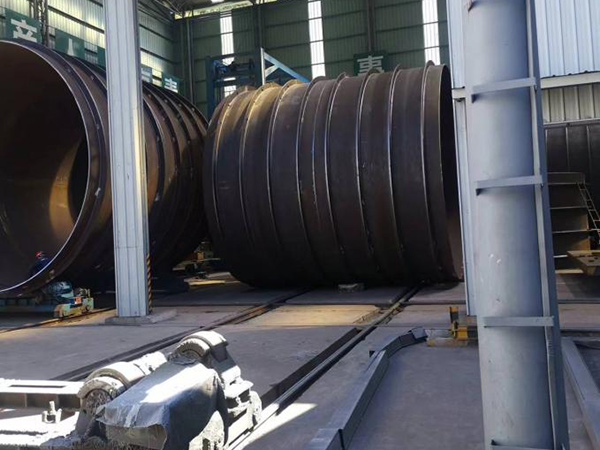

  • Стальной силос
    Стальной силос
  • Барабанная сушилка
    Барабанная сушилка
  • Сосуд под давлением
    Сосуд под давлением
Стандартные функции
    1. Стандартные функции
    2. Сплошные прокатные валы оснащены системой обнаружения дефектов.
    1. Стандартные функции

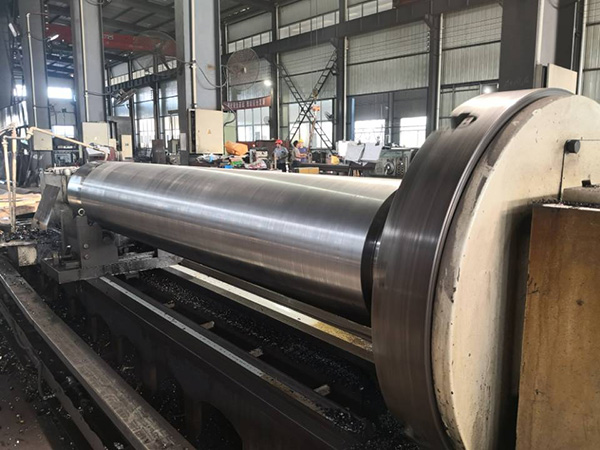

    2. Вальцы (ролики) подвергаются закалке и отпуску, что обеспечивает твердость HRB-240-280 для повышения упругости.
    1. Стандартные функции

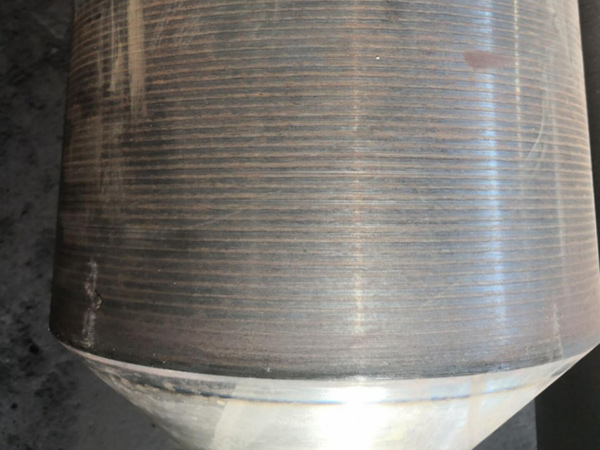

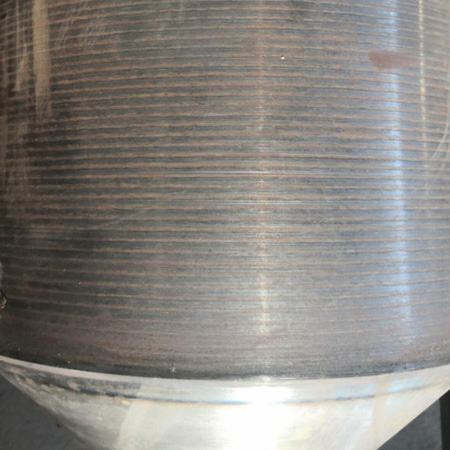

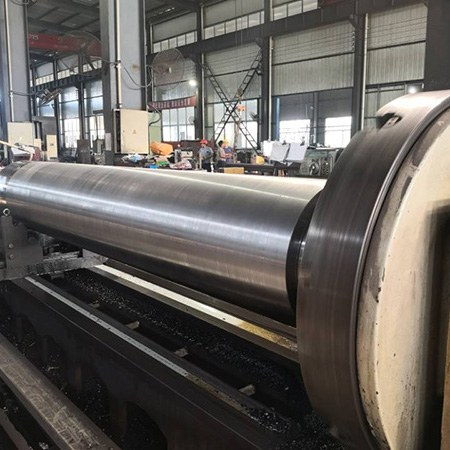

    2. Поверхностное упрочнение роликовых валов HRC45-50, гарантирует высокую устойчивость к износу.
    1. Стандартные функции

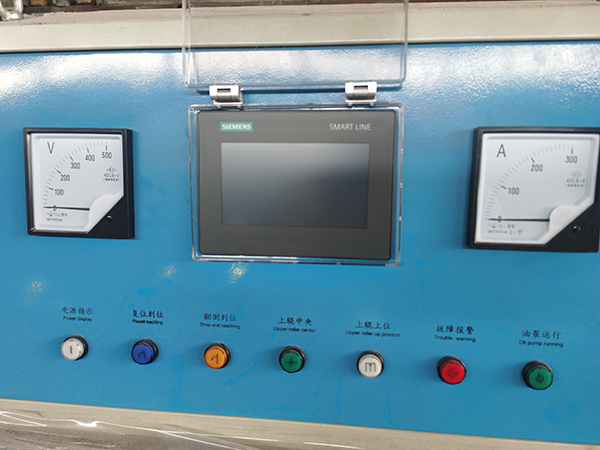

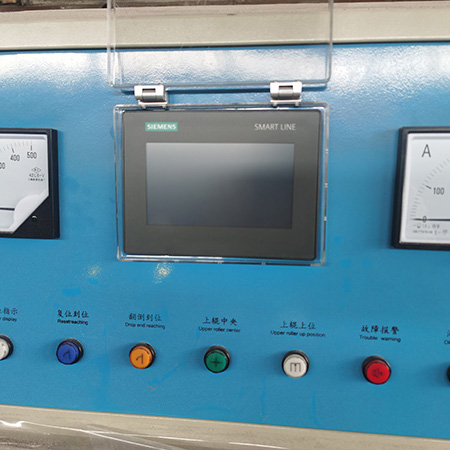

    2. Благодаря сенсорному экрану для цифрового считывания, обеспечивается легкая эксплуатация.
    1. Стандартные функции

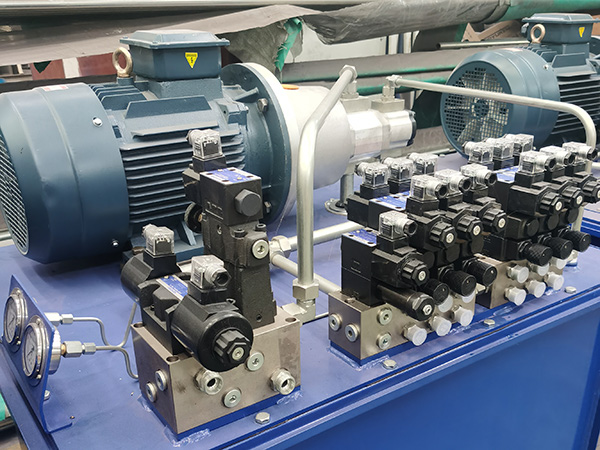

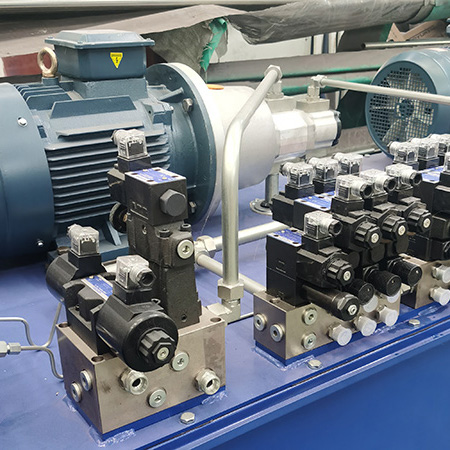

    2. Высококачественная гидравлическая система
Детали
    1. Детали

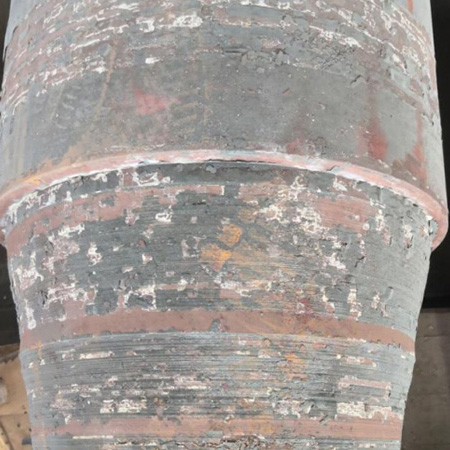

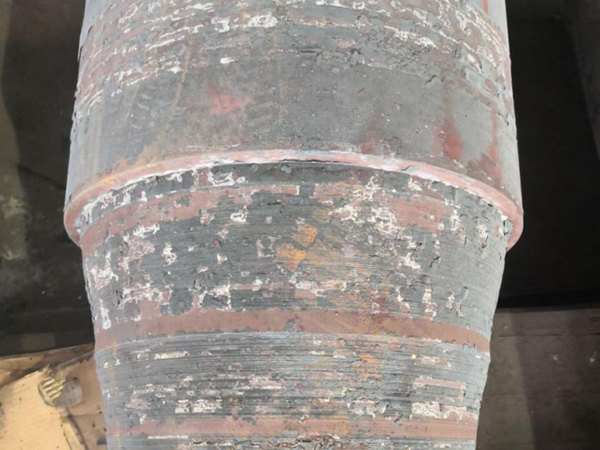

    2. Упрочненная конусообразная конструкция, надежно приваренная к основанию, обеспечивает прочность и высокую производительность.
    1. Детали

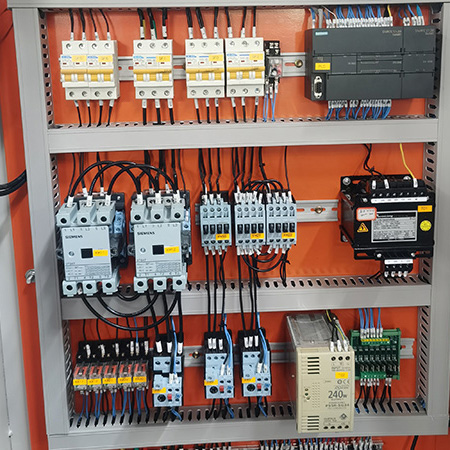

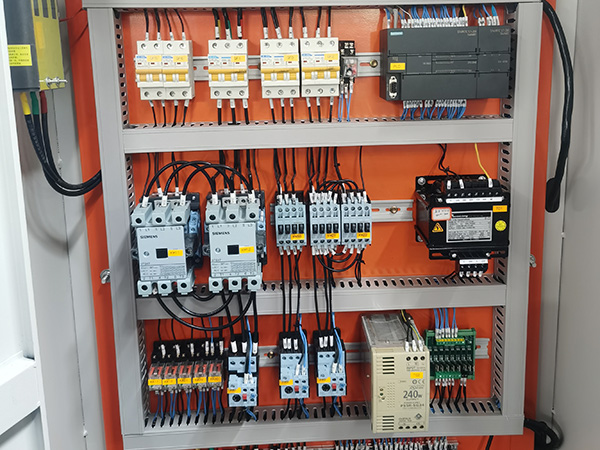

    2. Станок оснащен системой Siemens PLC и технологией сенсорного экрана для легкой и эффективной прокатки листов.
    1. Детали

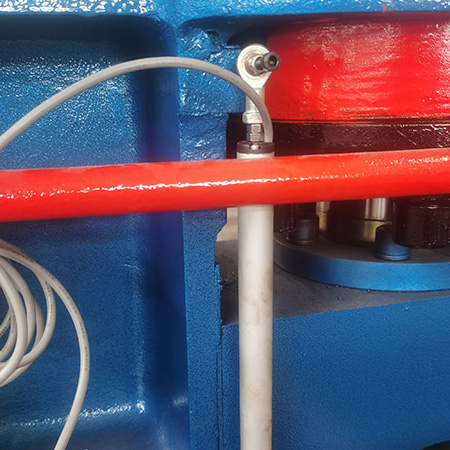

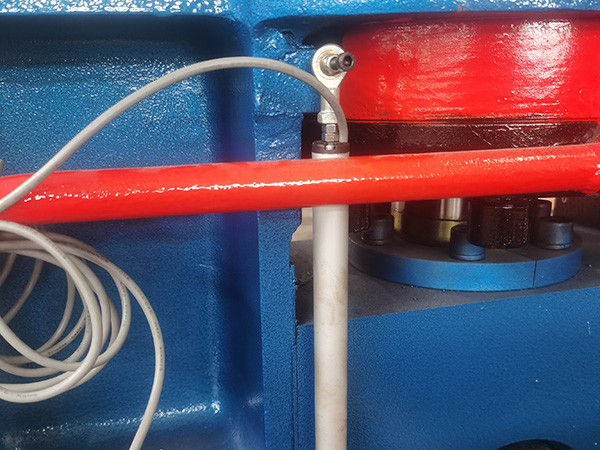

    2. Станок оснащен абсолютным энкондером для повышения точности измерения.
    1. Детали

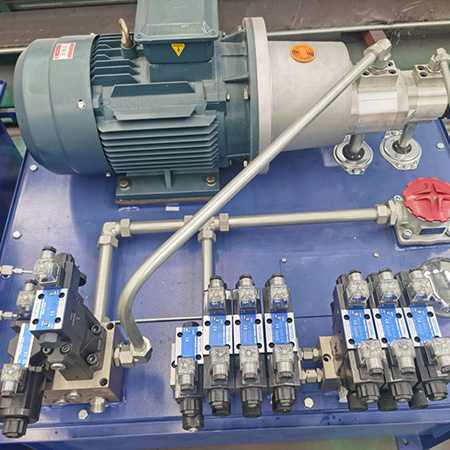

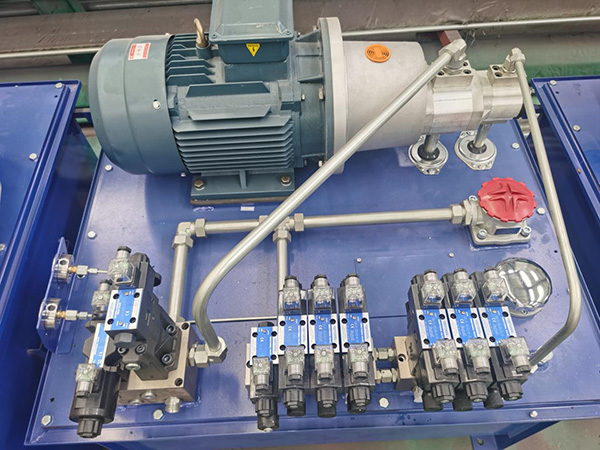

    2. Мы предлагаем индивидуальную гидравлическую систему, собственной разработки для обеспечения стабильности и низкой вероятности утечек.
