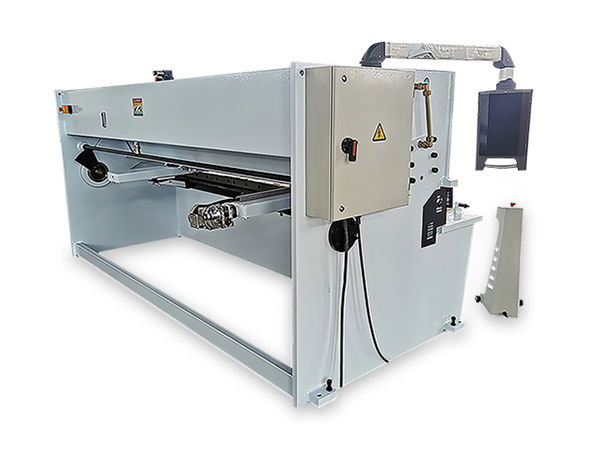

Гильотина с откидной балкой QC12Y (Swing Beam)
Гильотина с откидной балкой представляет собой металлообрабатывающее устройство, разработанное для высокоточной и эффективной резки и обработки листового металла. Гильотина типа Swing Beam (с откидной балкой) является одной из самых мощных в мире. Во время резки машина надежно удерживает металлический лист на месте, используя относительное движение между верхними и нижними ножницами для оказания сдвигающего усилия. Это позволяет аккуратно резать металл различной толщины. У ножниц данной серии подвижная отрезная балка. Компания Chaoli разработала универсальное устройство для резки, которое способно обрабатывать широкий спектр металлических материалов, включая сталь и алюминий. Гильотина обеспечивает стабильную резку и повышенную эффективность, а передовой дизайн снижает риск смещения ножниц, повышая точность резки, что делает это устройство незаменимым для высококачественной обработки металла.
Гильотина с откидной балкой является важнейшей частью оборудования для обработки металла. Режущий станок незаменим в различных областях, таких как металлообработка, судостроение и производство автомобильных компонентов. Кроме того, станок соответствует стандартам по резке и подходит для использования в различных индустриях, демонстрируя свою универсальность и важность в промышленном производстве.
| Модель | Макс. толщина резки | Макс. ширина резки | Расстояние между стойками | Высота рабочего стола | Количество резов | Ход заднего упора | Угол наклона ножей | Глубина зева | Мощность двигателя | Габариты (Д×Ш×В) |
| мм | мм | мм | мм | Мин-1 | мм | ° | мм | кВт | мм | |
| |
4 | 2000 | 2150 | 740 | 20 | 20-550 | 1°30' | 100 | 4 | 2500×1600×1550 |
| |
4 | 2500 | 2700 | 740 | 18 | 20-550 | 1°30' | 100 | 4 | 3100×1600×1550 |
| |
4 | 3200 | 3410 | 800 | 14 | 20-550 | 1°30' | 150 | 4 | 3800×1700×1650 |
| |
4 | 4000 | 4220 | 800 | 10 | 20-550 | 1°30' | 150 | 5.5 | 4650×1900×1750 |
| |
4 | 4500 | 4720 | 800 | 8 | 20-550 | 1°30' | 150 | 5.5 | 5150×1900×1750 |
| |
6 | 1500 | 1660 | 780 | 20 | 20-550 | 1°30' | 150 | 7.5 | 2000×1760×1650 |
| |
6 | 2500 | 2720 | 780 | 17 | 20-550 | 1°30' | 150 | 7.5 | 3100×1650×1600 |
| |
6 | 3200 | 3420 | 800 | 14 | 20-550 | 1°30' | 150 | 7.5 | 3800×1750×1650 |
| |
6 | 4000 | 4220 | 800 | 10 | 20-550 | 1°30' | 150 | 7.5 | 4650×1850×1750 |
| |
8 | 1500 | 1660 | 800 | 20 | 20-550 | 1°30' | 150 | 7.5 | 2000×1860×1750 |
| |
8 | 2500 | 2720 | 800 | 14 | 20-550 | 1°30' | 150 | 11 | 3100×1750×1700 |
| |
8 | 3200 | 3440 | 800 | 10 | 20-550 | 1°30' | 150 | 11 | 3800×1850×1750 |
| |
8 | 4000 | 4230 | 800 | 8 | 20-550 | 1°30' | 150 | 11 | 4600×1900×1800 |
| |
8 | 1500 | 1660 | 800 | 20 | 20-550 | 1°30' | 150 | 11 | 2100×1860×1800 |
| |
10 | 2500 | 2720 | 800 | 12 | 20-550 | 1°30' | 150 | 11 | 3100×1750×1700 |
| |
10 | 3200 | 3440 | 800 | 10 | 20-550 | 1°30' | 150 | 11 | 3800×1850×1750 |
| |
10 | 4000 | 4230 | 800 | 8 | 20-550 | 1°30' | 150 | 11 | 4600×1900×1800 |
| |
12 | 1500 | 1680 | 800 | 14 | 20-550 | 2°9' | 150 | 15 | 2200×2000×1850 |
| |
12 | 2500 | 2760 | 810 | 10 | 20-750 | 1°50' | 150 | 15 | 3200×2000×1850 |
| |
12 | 3200 | 3465 | 810 | 10 | 20-750 | 1°45' | 150 | 22 | 3850×2150×2000 |
| |
12 | 4000 | 4265 | 810 | 7 | 20-750 | 2° | 150 | 22 | 4700×2300×2100 |
| |
16 | 1500 | 1680 | 800 | 10 | 20-550 | 2°30' | 150 | 22 | 2600×1950×1800 |
| |
16 | 2500 | 2765 | 850 | 8 | 20-750 | 2°9' | 150 | 22 | 3200×2150×2050 |
| |
16 | 3200 | 3455 | 860 | 7 | 20-750 | 2°9' | 150 | 22 | 4000×2300×2150 |
| |
16 | 4000 | 4285 | 900 | 6 | 20-750 | 2°9' | 150 | 22 | 4850×2500×2350 |
| |
20 | 2500 | 2815 | 860 | 6 | 20-750 | 2°30' | 150 | 30 | 3450×2350×2200 |
| |
20 | 3200 | 3487 | 890 | 5 | 20-750 | 2°30' | 150 | 30 | 4050×2450×2250 |
| |
20 | 4000 | 4305 | 990 | 5 | 20-750 | 2°20' | 150 | 30 | 4900×2300×2450 |
| |
25 | 2500 | 2805 | 900 | 5 | 20-750 | 3°7' | 150 | 37 | 3450×2500×2350 |
| |
25 | 3200 | 3505 | 900 | 5 | 20-1000 | 3°7' | 150 | 37 | 4160×2600×2500 |
| |
30 | 2500 | 2825 | 900 | 4 | 20-1000 | 3°12' | 200 | 45 | 3500×2650×2500 |
| |
30 | 3200 | 3450 | 1000 | 4 | 20-1000 | 3°12' | 200 | 45 | 4350×3050×2800 |
- Высокая эффективность производства: возможность быстрой и эффективной резки, делает гильотину Chaoli идеальной для обработки металлических листов в больших объемах.
- Высокая производительность: оснащена электрогидравлической пропорциональной системой регулирования для обеспечения точной подачи масла, что снижает потребление энергии.
- Эффективная резка металлических листов: режущий станок обеспечивает высокую точность и чистые кромки реза, обеспечивая исключительное качество готовой продукции.
- Универсальная функциональность: ножницы с откидной балкой могут обрабатывать различные металлические листовые материалы, отвечая широкому спектру требований к резке.

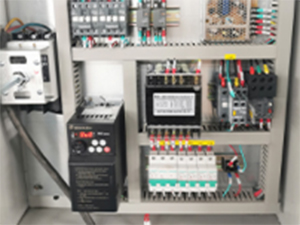

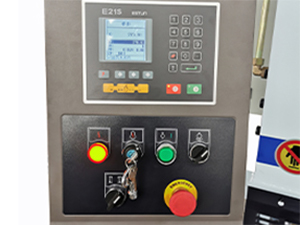

- Автоматизированная работа: оснащена усовершенствованной системой управления для простого управления нажатием одной кнопки, что сводит к минимуму необходимость вмешательства человека.
- Экологическая структура: гильотина специально разработана для меньшего потребления энергии при минимальном уровне шума и вибрации, что соответствует современным экологическим стандартам производства.
- Прочная конструкция: изготовлена из высококачественных материалов, что обеспечивает длительный срок службы.
