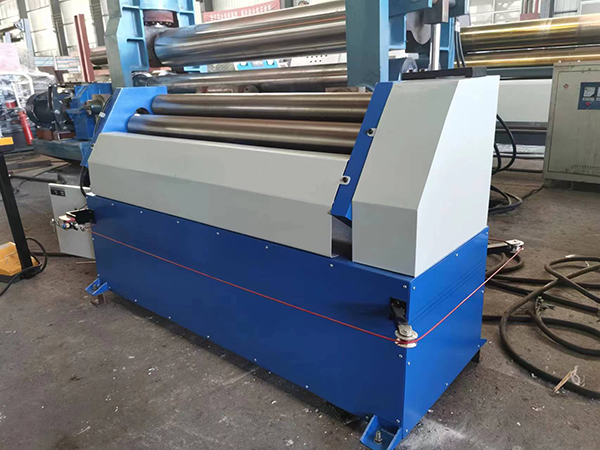

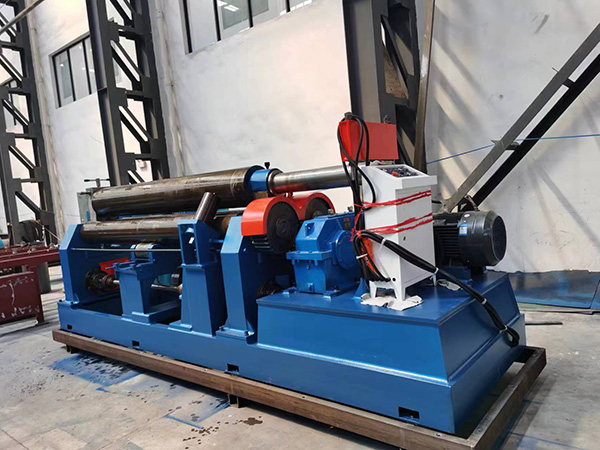

3-валковый механический вальцегибочный станок
3-валковый механический вальцегибочный станок

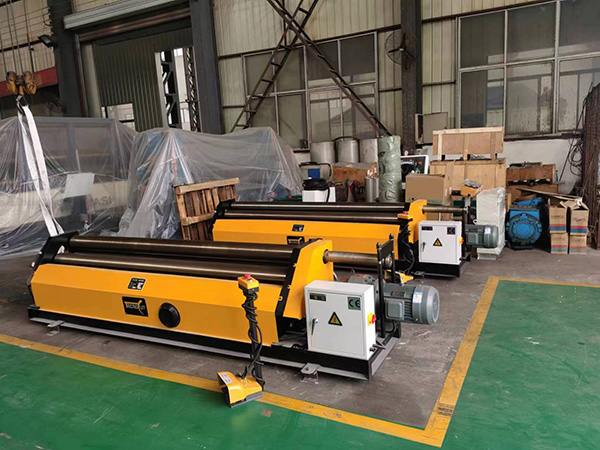

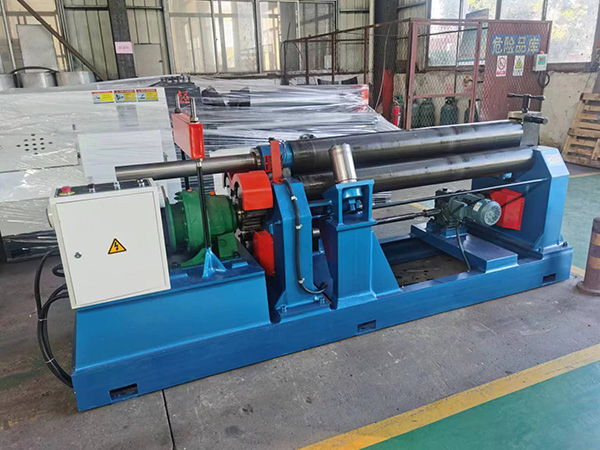

Мы предлагаем 3-валковый механический вальцегибочный станок, который разработан с учетом требований гибки металлических листов. Станки доступны в симметрическом, асимметрическом и вертикальном исполнении. Листогибочные станки играют ключевую роль в холодной прокатке и создании цилиндрических и дуговых форм высокой точности, что гарантирует удовлетворение нужд в различных отраслях машиностроения, включая производство котлов, химическую переработку, горнодобывающую промышленность, развитие инфраструктуры и военно-морское строительство.
Симметрический 3-валковый станок представляет собой уникальное устройство для обработки стального листа толщиной от 3 до 40 мм, обеспечивая однородность продукции для различных проектов.
Асимметрический сгибатель отличается двойной функциональностью, что позволяет выполнять сложную предварительную предварительную гибку и другие процессы сгибания. Наш станок отличается простотой в эксплуатации и точной работой со стальными листами в диапазоне толщины от 1 до 10 мм.
-

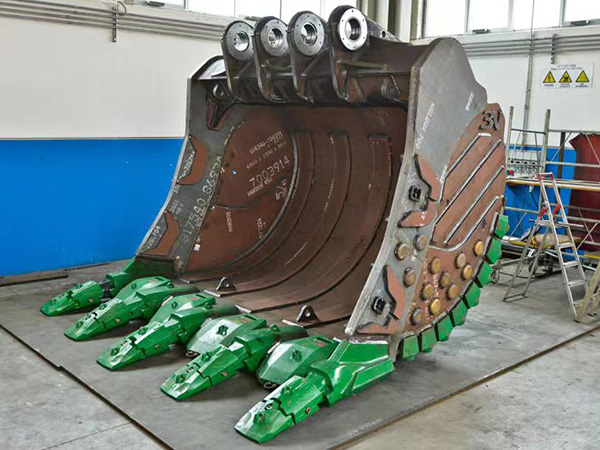

Строительная техника (ковш экскаватора) -

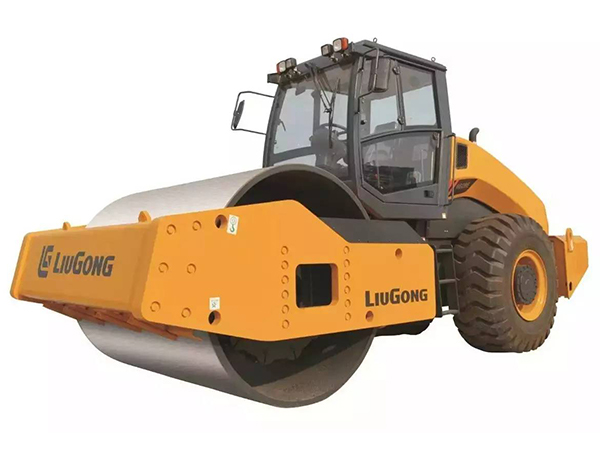

Строительная техника (дорожный каток) -

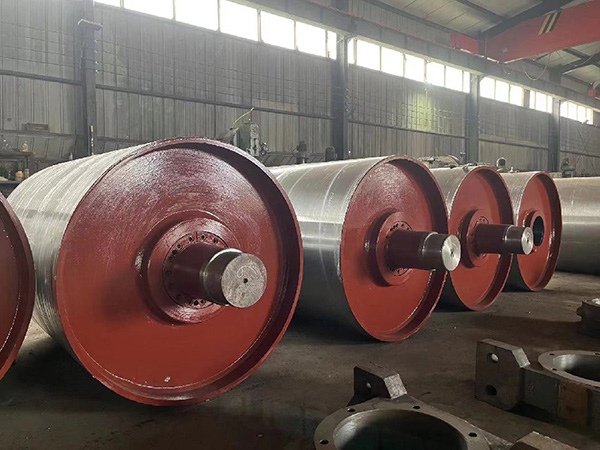

Конвейерный ролик -

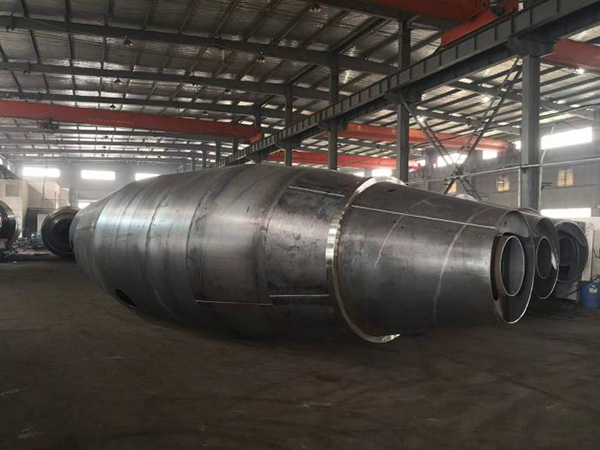

Смесительные барабаны (бочки) автобетоносмесителей -

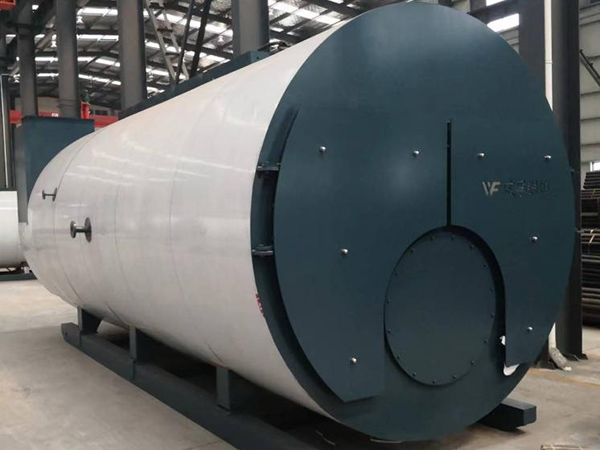

Бойлер -

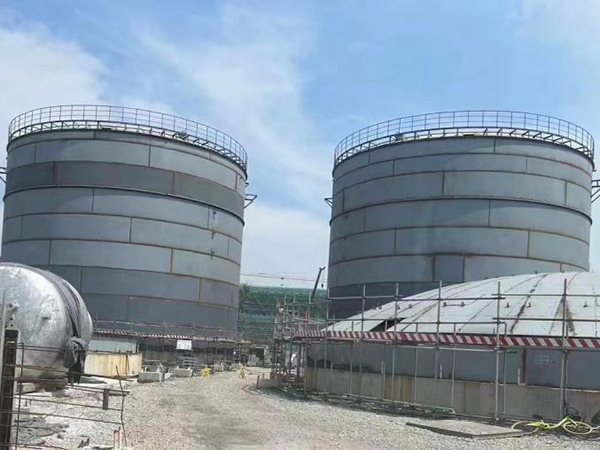

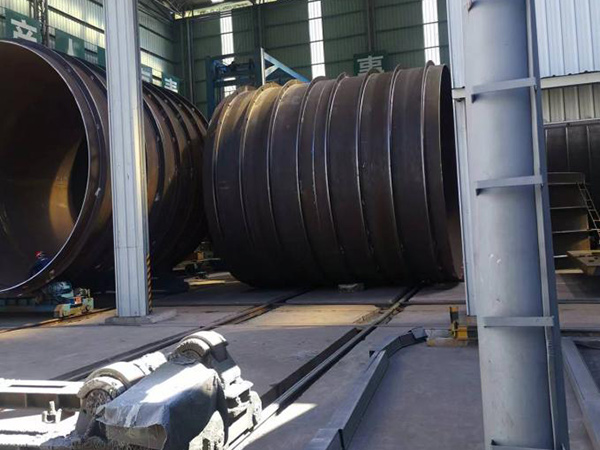

Стальной силос -

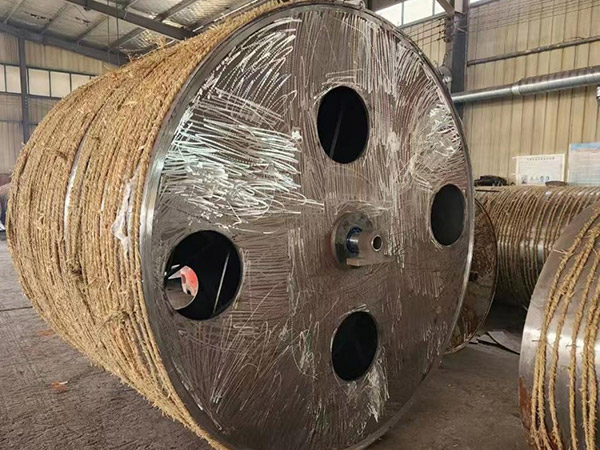

Барабанная сушилка -
Сосуд под давлением
| Модель | Макс. толщина листа (мм) | Макс. ширина листа (мм) | Предел текучести (МПа) | Скорость прокатки (м/мин) | Диаметр верхнего валка (мм) | Мощность мотора (кВт) |
|
|
4 | 1500 | 245 | 5 | 150 | 3 |
|
|
6 | 1500 | 245 | 5 | 150 | 4 |
|
|
6 | 2000 | 245 | 4.5 | 170 | 5.5 |
|
|
6 | 3200 | 245 | 4.5 | 220 | 7.5 |
|
|
8 | 2000 | 245 | 4.5 | 185 | 5.5 |
|
|
8 | 2500 | 245 | 4.5 | 240 | 7.5 |
|
|
12 | 2000 | 245 | 4.5 | 240 | 7.5 |
|
|
12 | 2500 | 245 | 4.5 | 260 | 11 |
|
|
12 | 3000 | 245 | 4 | 280 | 11 |
|
|
16 | 2000 | 245 | 4 | 260 | 11 |
|
|
16 | 2500 | 245 | 4 | 280 | 15 |
|
|
16 | 3200 | 245 | 4 | 340 | 18.5 |
|
|
20 | 2000 | 245 | 4 | 280 | 15 |
|
|
20 | 2500 | 245 | 4 | 340 | 18.5 |
|
|
25 | 2000 | 245 | 4 | 330 | 18.5 |
|
|
25 | 2500 | 245 | 4 | 370 | 22 |
|
|
30 | 2500 | 245 | 4 | 420 | 30 |
|
|
30 | 3000 | 245 | 4 | 450 | 37 |
| Модель | Макс. толщина листа (мм) | Макс. ширина листа (мм) | Предел текучести (МПа) | Скорость прокатки (м/мин) | Диаметр верхнего валка (мм) | Мощность мотора (кВт) |
|
|
2 | 1000 | 245 | 5 | 100 | 2.2 |
|
|
2 | 1200 | 245 | 5 | 105 | 2.2 |
|
|
2 | 1500 | 245 | 5 | 108 | 2.2 |
|
|
2 | 2000 | 245 | 5 | 115 | 2.2 |
|
|
4 | 1000 | 245 | 4.5 | 115 | 3 |
|
|
4 | 1200 | 245 | 4.5 | 118 | 3 |
|
|
4 | 1500 | 245 | 4.5 | 120 | 3 |
|
|
4 | 2000 | 245 | 4.5 | 130 | 3 |
|
|
6 | 1000 | 245 | 4.5 | 145 | 3 |
|
|
6 | 1500 | 245 | 4.5 | 150 | 4 |
|
|
6 | 2000 | 245 | 4.5 | 160 | 4 |
|
|
8 | 2000 | 245 | 4.5 | 170 | 4 |
|
|
8 | 2500 | 245 | 4.5 | 190 | 5.5 |
-
-

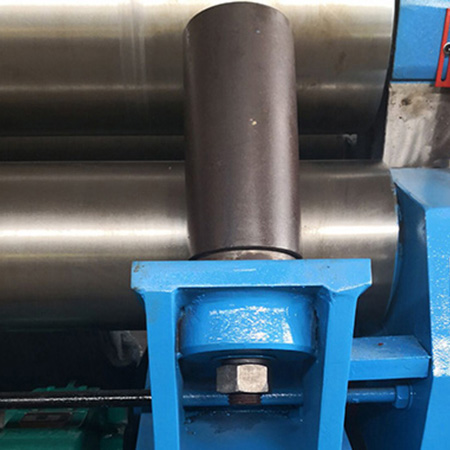

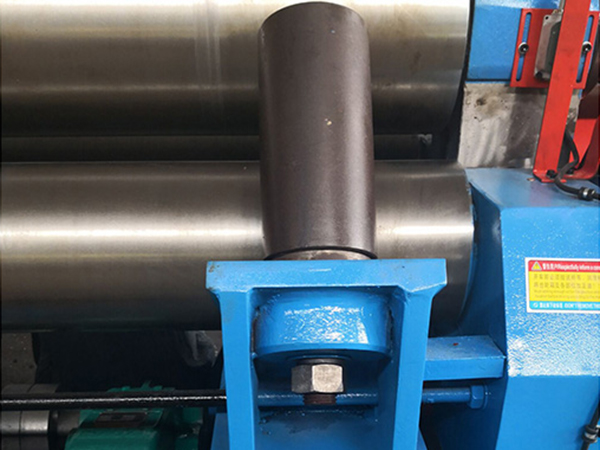

- Прочно приваренные к основанию, упрочненные конические устройства предназначены для прокатки, а также обеспечивают стабильность и долговечность всей конструкции.
-
-
-
- Станок оснащен высококачественными муфтами для обеспечения различного рода сцепления, а также отличается легкой установкой и надежной структурой.
-
-
-

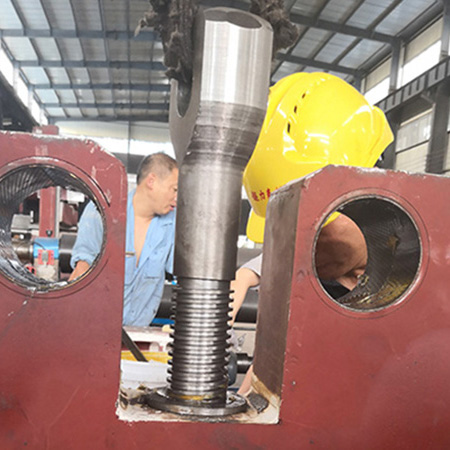

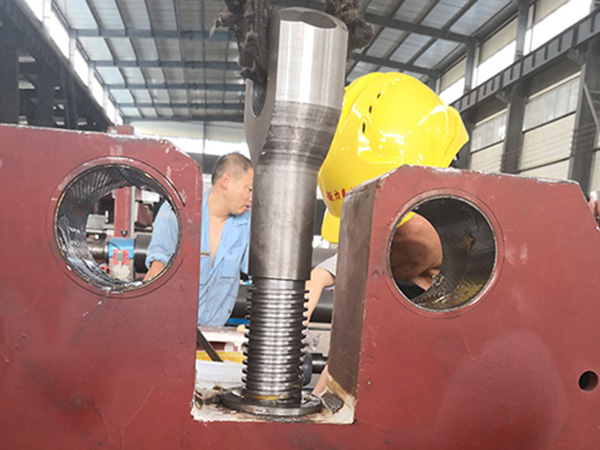

- Используются кованые винтовые стержни и червячная передача с износостойким сплавом на основе цинка для червячных колес и гаек, что обеспечивает стабильную работу.
-
-
-

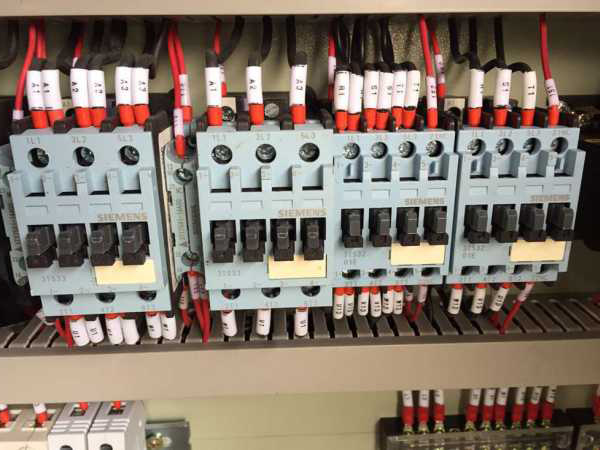

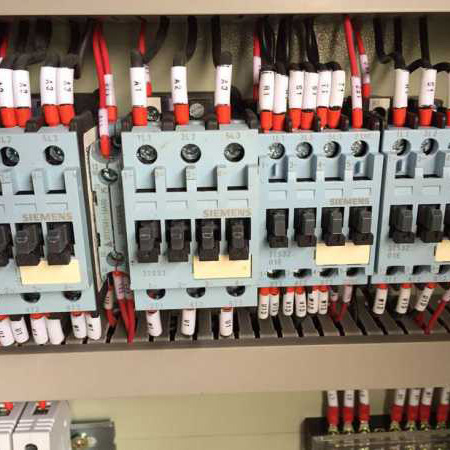

- В 3-валковом станке используются электрические компоненты Siemens. Они обеспечивают сверхпрочные линейные направляющие конструкции.
-
-
-
- Предлагаем все компоненты трансмиссии и подъемного механизма листогибочного устройства, такие как винт, шестерни, выкованные с высокой точностью.
-
-
-

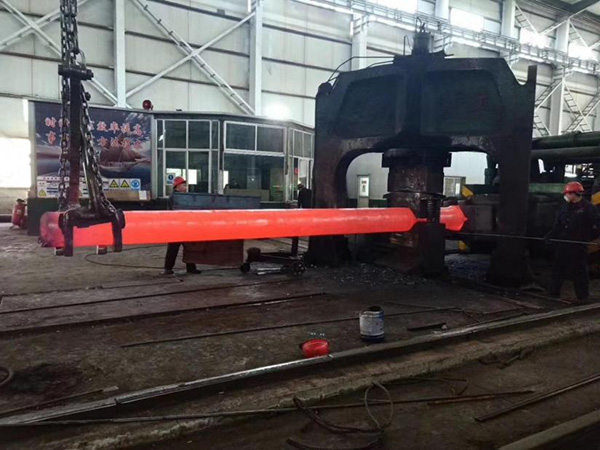

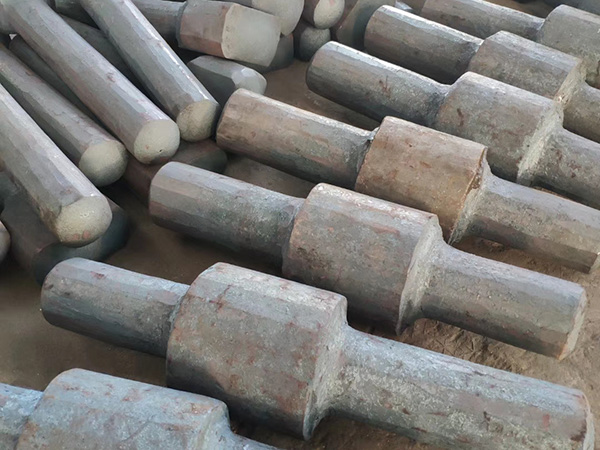

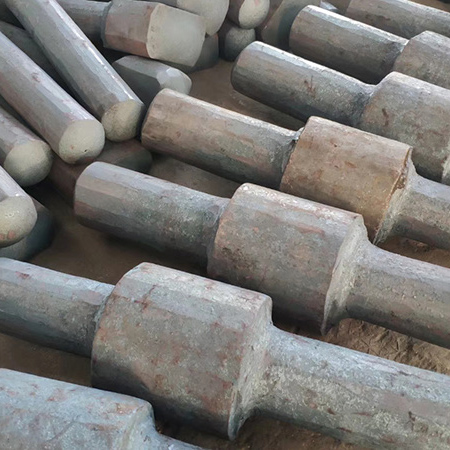

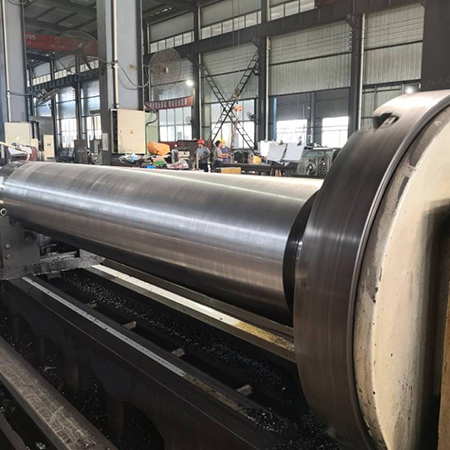

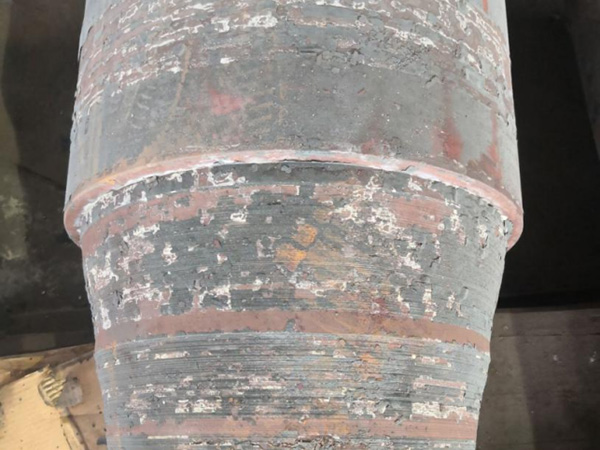

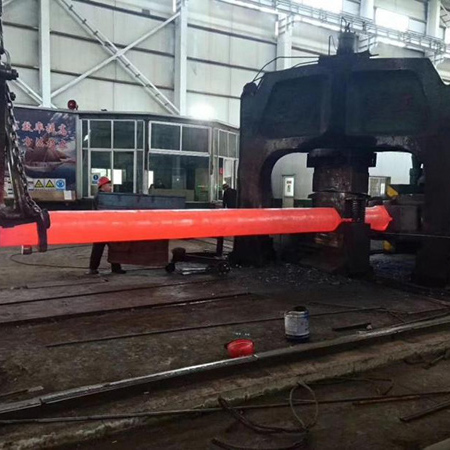

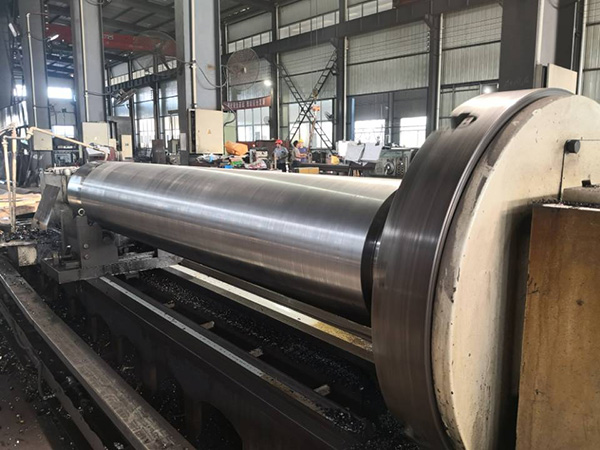

- Для достижения оптимальной производительности, цельнокованые прокатные валы подвергаются термообработке.
-
-
-

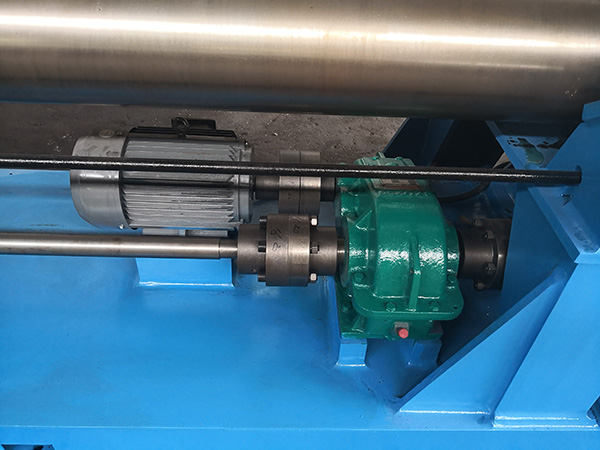

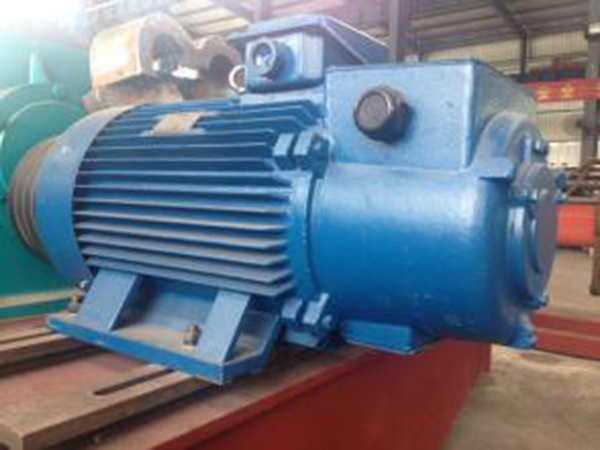

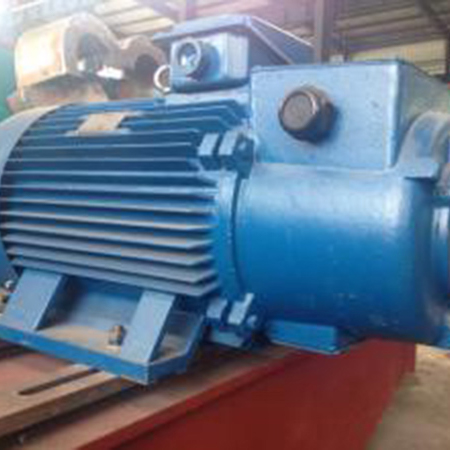

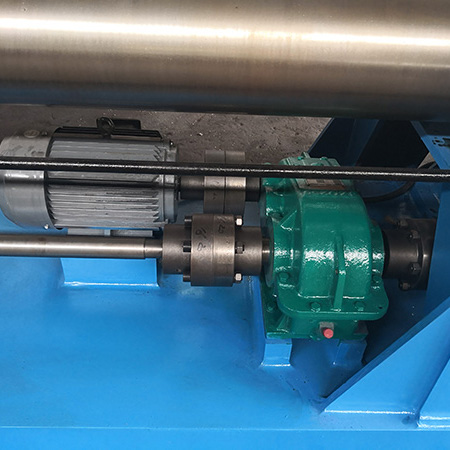

- Модели среднего и крупного размера оснащены подъемным двигателем YZR для обеспечения стабильности мгновенного тока при запуске, а редуктор ZSY с твердой поверхностью зубьев обеспечивает высокий крутящий момент и долговечность.
-
-
-
- Сплошные прокатные валы оснащены системой обнаружения дефектов.
-
-
-
- Вальцы (ролики) подвергаются закалке и отпуску, что обеспечивает твердость HRB-240-280 для повышения упругости.
-
-
-

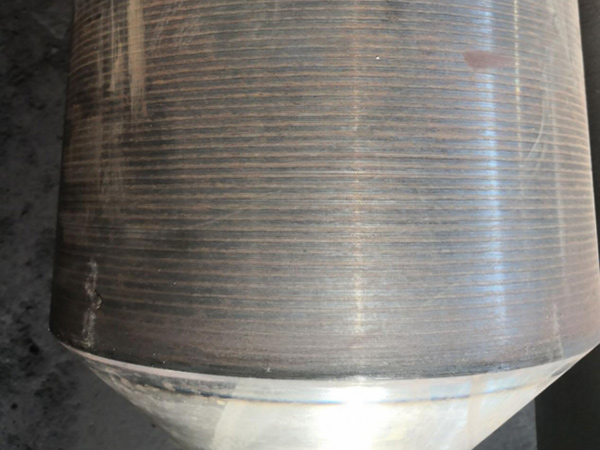

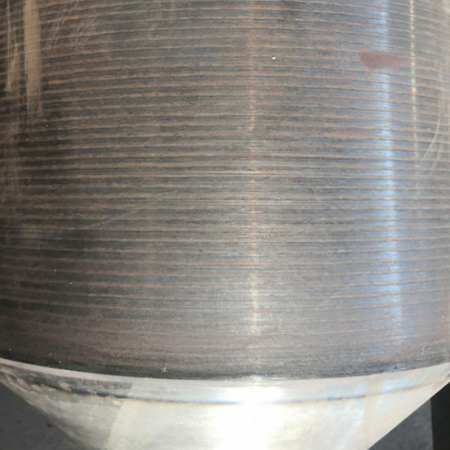

- Поверхностное упрочнение роликовых валов HRC45-50, гарантирует высокую устойчивость к износу.
-
-
-

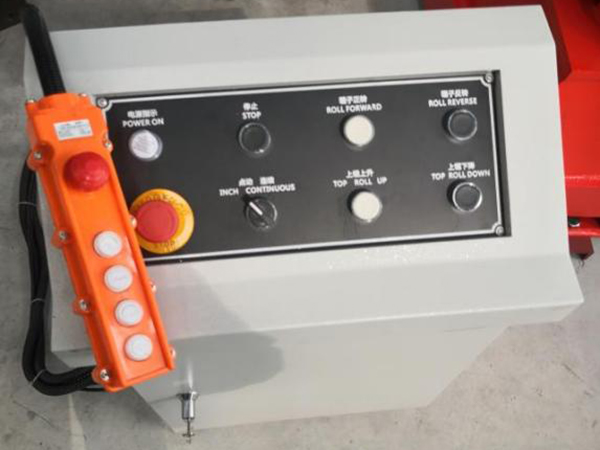

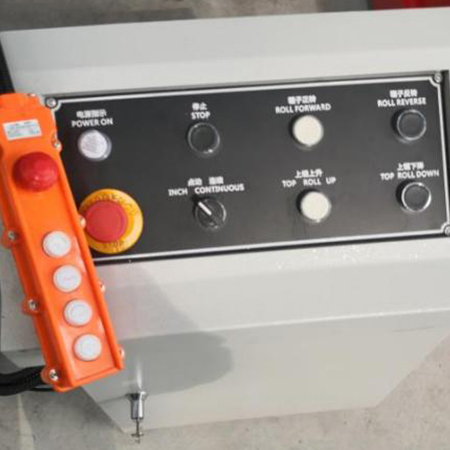

- Наличие удобной операционной панели обеспечивает удобную эксплуатацию и эффективность.
-
