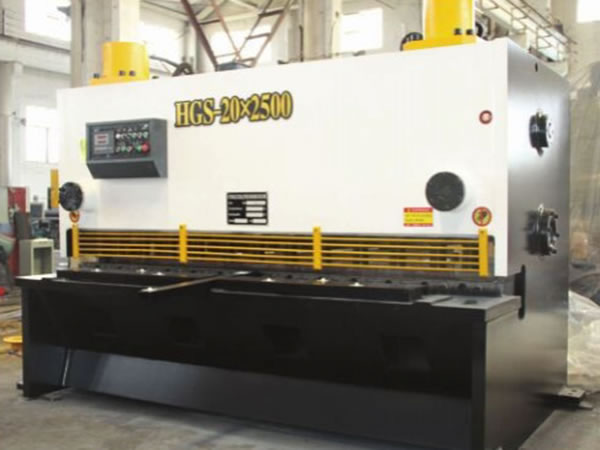

Гидравлические маятниковые листорезные ножницы имеют с полностью сварную стальную конструкцию и гидравлическую систему передачи. Устройство вибрации устраняет напряжение листового материала. Эти факторы позволяют машины для резки листового металла демонстрировать хорошие показатели прочности и жесткости. Главный гидравлические цилиндр гидравлических маятниковых листорезных ножниц (закрепленный на стенке) выполняет резку сверху вниз, а для возврата используются азотные цилиндры, так что гидравлическая система устроена проще и работает более стабильно. Во время резки, верхняя подвижная балка качается на неподвижной оси и действует как рычаг, уменьшая напряжение на шарнирах, тес самым продлевается срок службы режущего края и маятниковой листорезной машины. Конструкция машины компактна, ход верхней подвижной балки может регулироваться бесступенчато, повышая эффективность работы.
Технические параметры гидравлических листорезных станков
Маятниковые листорезные ножницы 2000MM
| Модель |
Толщина резки (мм) |
Ширина резки (мм) |
Проходов (в минуту) |
Задний упор (мм) |
Угол резки |
Мощность мотора (кВт) |
| QC12Y(K)-10×2000 |
10 |
2000 |
6-7 |
20-600 |
1"45' |
11 |
| QC12Y(K)-12×2000 |
12 |
2000 |
6-8 |
20-800 |
2" |
15 |
| QC12Y(K)-20×2000 |
20 |
2000 |
6-8 |
20-800 |
2"30' |
22 |
| QC12Y(K)-25×2000 |
25 |
2000 |
4-6 |
20-800 |
3" |
30 |
Маятниковые листорезные ножницы 2500MM
| Модель |
Толщина резки (мм) |
Ширина резки (мм) |
Проходов (в минуту) |
Задний упор (мм) |
Угол резки |
Мощность мотора (кВт) |
| QC12Y(K)-4×2500 |
4 |
2500 |
10-16 |
20-600 |
1"30' |
4 |
| QC12Y(K)-6×2500 |
6 |
2500 |
10-12 |
20-600 |
1"30' |
7.5 |
| QC12Y(K)-8×2500 |
8 |
2500 |
10-12 |
20-600 |
1"30' |
7.5 |
| QC12Y(K)-10×2500 |
10 |
2500 |
6-8 |
20-600 |
1"45' |
11 |
| QC12Y(K)-12×2500 |
12 |
2500 |
6-8 |
20-800 |
2" |
15 |
| QC12Y(K)-16×2500 |
16 |
2500 |
6-8 |
20-800 |
2" |
18.5 |
| QC12Y(K)-20×2500 |
20 |
2500 |
4-6 |
20-800 |
2"30' |
22 |
| QC12Y(K)-25×2500 |
25 |
2500 |
4-6 |
20-800 |
3" |
30 |
| QC12Y(K)-30×2500 |
30 |
2500 |
4-6 |
20-800 |
3"30' |
37 |
| QC12Y(K)-40×2500 |
40 |
2500 |
3-5 |
30-800 |
4" |
55 |
Маятниковые листорезные ножницы 3000MM
| Модель |
Толщина резки (мм) |
Ширина резки (мм) |
Проходов (в минуту) |
Задний упор (мм) |
Угол резки |
Мощность мотора (кВт) |
| QC12Y(K)-50×3000 |
50 |
3000 |
3-5 |
|
4"30' |
90×3 |
Маятниковые листорезные ножницы 3200MM
| Модель |
Толщина резки (мм) |
Ширина резки (мм) |
Проходов (в минуту) |
Задний упор (мм) |
Угол резки |
Мощность мотора (кВт) |
| QC12Y(K)-4×3200 |
4 |
3200 |
17-14 |
20-600 |
1"30' |
5.5 |
| QC12Y(K)-6×3200 |
6 |
3200 |
10-12 |
20-600 |
1"30' |
7.5 |
| QC12Y(K)-8×3200 |
8 |
3200 |
8-10 |
20-600 |
1"30' |
7.5 |
| QC12Y(K)-10×3200 |
10 |
3200 |
6-8 |
20-600 |
1"45' |
11 |
| QC12Y(K)-12×3200 |
12 |
3200 |
6-8 |
20-800 |
2" |
15 |
| QC12Y(K)-16×3200 |
16 |
3200 |
5-7 |
20-800 |
2" |
18.5 |
| QC12Y(K)-20×3200 |
20 |
3200 |
4-6 |
20-800 |
2"30' |
30 |
| QC12Y(K)-25×3200 |
25 |
3200 |
4-6 |
20-800 |
3" |
37 |
| QC12Y(K)-30×3200 |
30 |
3200 |
3-5 |
20-800 |
3"30' |
45 |
| QC12Y(K)-40×3200 |
40 |
3200 |
3-5 |
20-800 |
4" |
55 |
Маятниковые листорезные ножницы 3500MM
| Модель |
Толщина резки (мм) |
Ширина резки (мм) |
Проходов (в минуту) |
Задний упор (мм) |
Угол резки |
Мощность мотора (кВт) |
| QC12Y(K)-60×3500 |
60 |
3500 |
3-5 |
|
5" |
90×4 |
Маятниковые листорезные ножницы 4000MM
| Модель |
Толщина резки (мм) |
Ширина резки (мм) |
Проходов (в минуту) |
Задний упор (мм) |
Угол резки |
Мощность мотора (кВт) |
| QC12Y(K)-4×4000 |
4 |
4000 |
8-10 |
20-600 |
1"30' |
5.5 |
| QC12Y(K)-6×4000 |
6 |
4000 |
8-10 |
20-600 |
1"30' |
7.5 |
| QC12Y(K)-8×4000 |
8 |
4000 |
6-8 |
20-600 |
1"30' |
11 |
| QC12Y(K)-10×4000 |
10 |
4000 |
6-8 |
20-600 |
1"45' |
15 |
| QC12Y(K)-12×4000 |
12 |
4000 |
6-8 |
20-800 |
2" |
18.5 |
| QC12Y(K)-16×4000 |
16 |
4000 |
3-5 |
20-800 |
2" |
18.5 |
| QC12Y(K)-20×4000 |
20 |
4000 |
4-6 |
20-800 |
2"30' |
30 |
Маятниковые листорезные ножницы 5000MM
| Модель |
Толщина резки (мм) |
Ширина резки (мм) |
Проходов (в минуту) |
Задний упор (мм) |
Угол резки |
Мощность мотора (кВт) |
| QC12Y(K)-4×5000 |
4 |
5000 |
7-9 |
20-600 |
1"30' |
5.5 |
| QC12Y(K)-6×5000 |
6 |
5000 |
7-9 |
20-600 |
1"30' |
7.5 |
| QC12Y(K)-8×5000 |
8 |
5000 |
5-7 |
20-800 |
1"30' |
15 |
| QC12Y(K)-12×5000 |
12 |
5000 |
5-7 |
20-800 |
2" |
22 |
Маятниковые листорезные ножницы 6000MM
| Модель |
Толщина резки (мм) |
Ширина резки (мм) |
Проходов (в минуту) |
Задний упор (мм) |
Угол резки |
Мощность мотора (кВт) |
| QC12Y(K)-4×6000 |
4 |
6000 |
5-7 |
20-800 |
1"30' |
7.5 |
| QC12Y(K)-6×6000 |
6 |
6000 |
6-7 |
20-800 |
1"30' |
7.5 |
| QC12Y(K)-8×6000 |
8 |
6000 |
4-6 |
20-800 |
1"30' |
15 |
| QC12Y(K)-12×6000 |
12 |
6000 |
4-6 |
20-800 |
2" |
22 |
| QC12Y(K)-50×6000 |
50 |
6000 |
3-5 |
|
4"30' |
90×5 |
Маятниковые листорезные ножницы 8000MM
| Модель |
Толщина резки (мм) |
Ширина резки (мм) |
Проходов (в минуту) |
Задний упор (мм) |
Угол резки |
Мощность мотора (кВт) |
| QC12Y(K)-8×8000 |
8 |
8000 |
3-5 |
20-800 |
1"30' |
15 |
| QC12Y(K)-12×8000 |
12 |
8000 |
3-5 |
20-800 |
2" |
22 |
