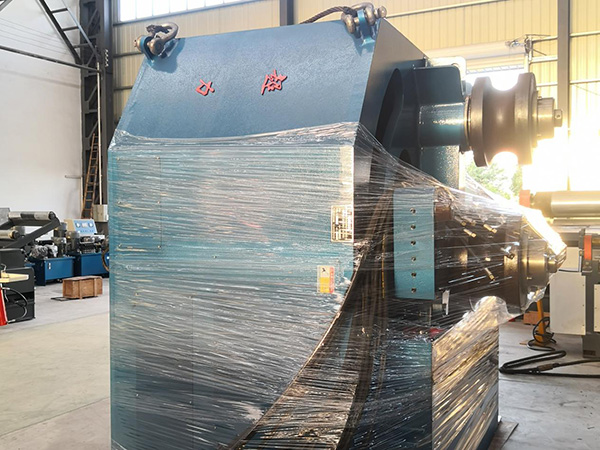

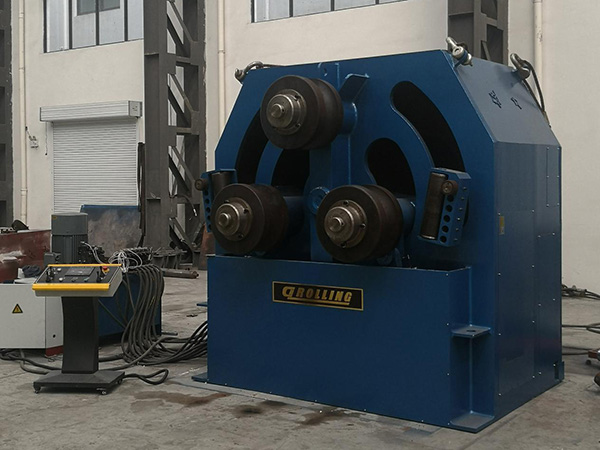

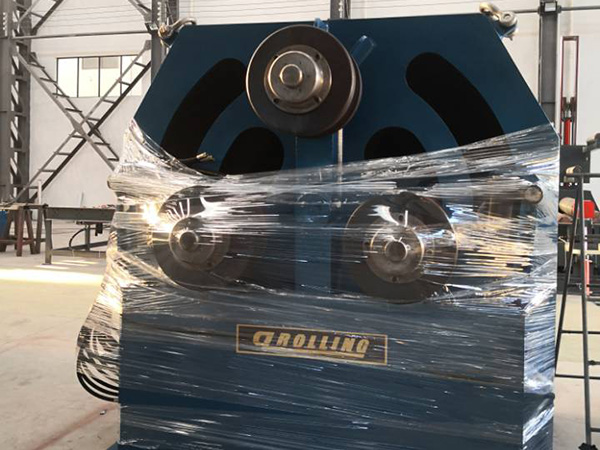

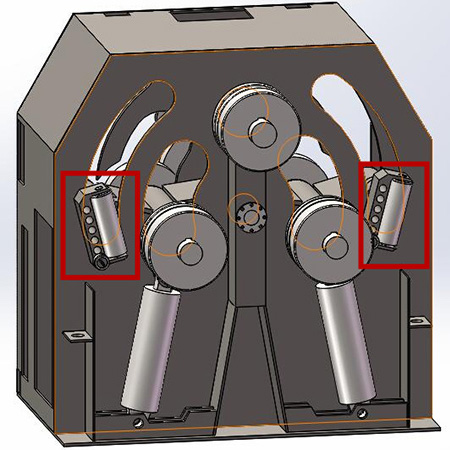

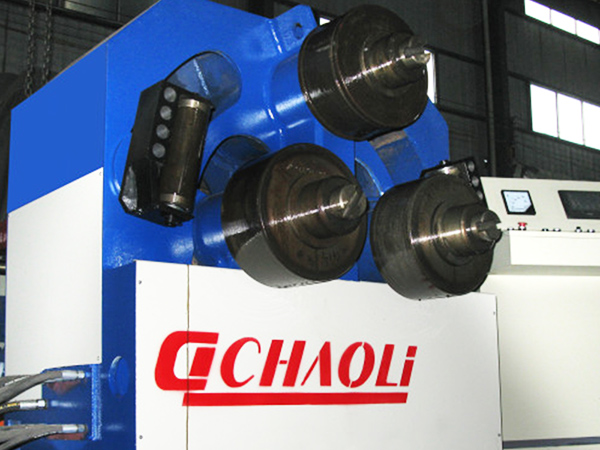

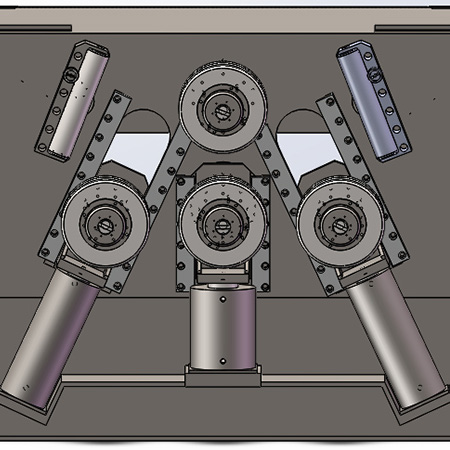

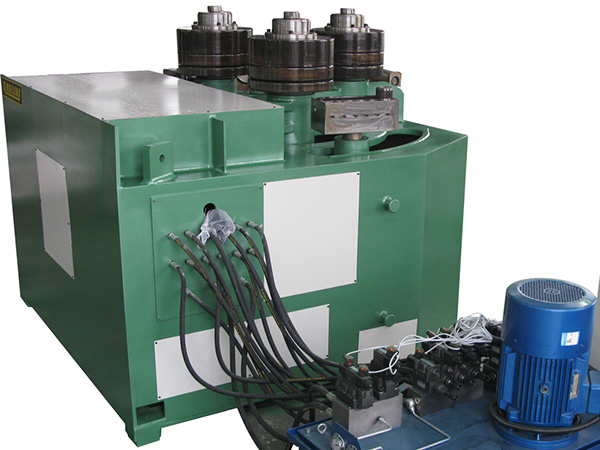

В данной серии машин для прокатки профиля, все 3 валка являются ведущими и приводятся гидравлическими моторами и зубчатыми передачами. Оба боковых валка приводятся гидравлически и выполняют для дуговое движение вокруг неподвижной оси. Несущий валок и корректирующий направляющий валок соответственно расположены по обе стороны от рабочих валков, чтобы гарантировать качество прокатки профилей с асимметричным поперечным сечением (таких как уголок). Профилегибочные станки осуществляют прокат профиля различного сечения, включая швеллер, уголок, полосовую сталь, круглые трубы, квадратные трубы и т.п.

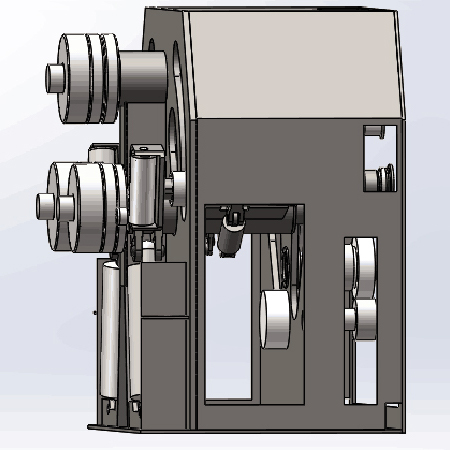

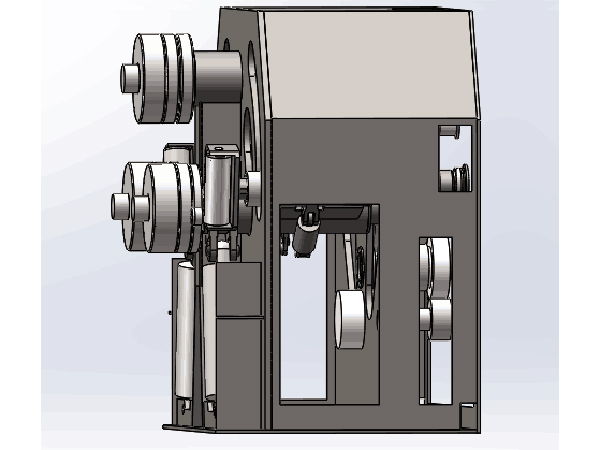

Как криволинейные 3-валковые сортогибочные машины, данное оборудование отлично подходит для предварительной гибки профиля из листового металла. Его главные части это боковые валки, несущий валок, приводная система, электрическая система, гидравлическая система и штампы.
Характеристики стандартного листогибочного станка

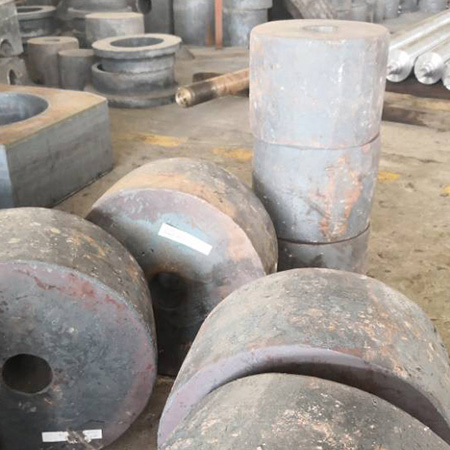

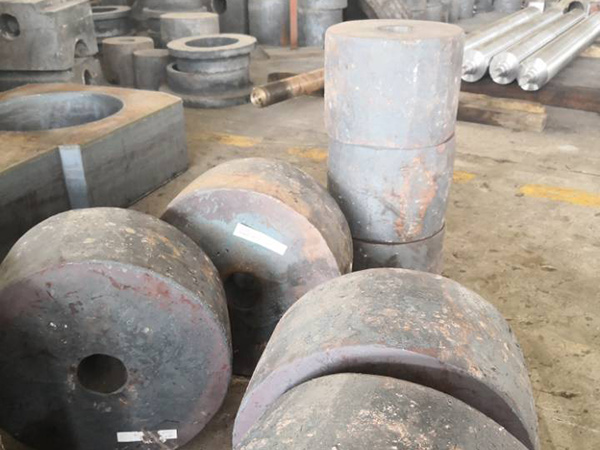

• Индукционные закаленные валки выкованы из высокопрочной углеродистой стали, проходят термообработку и подвергаются неразрушающему структурному контролю
• Цифровое отображение всех валков
• 3 ведущих валка

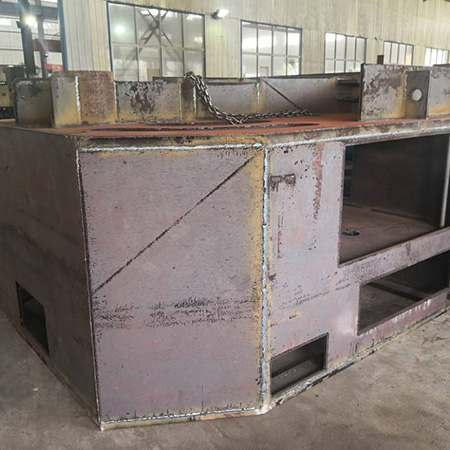

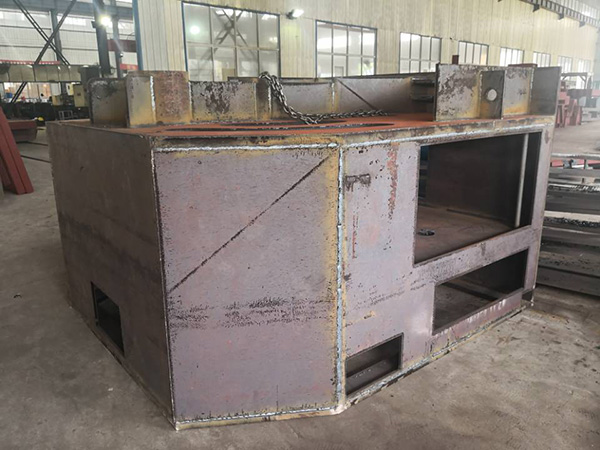

• Высокопрочная стальная сварная рама без напряжений
• Все операции удобно управляются независимыми пультами управления

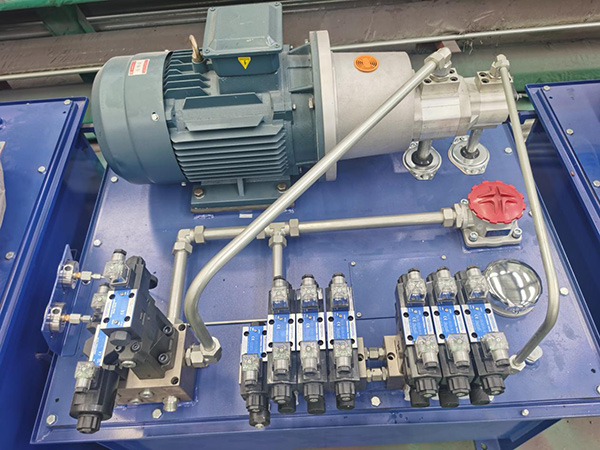

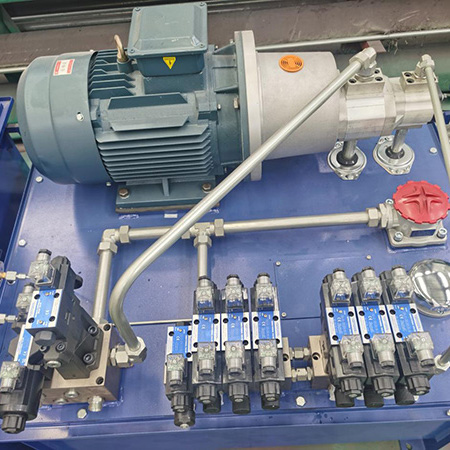

• Мощный гидравлический мотор

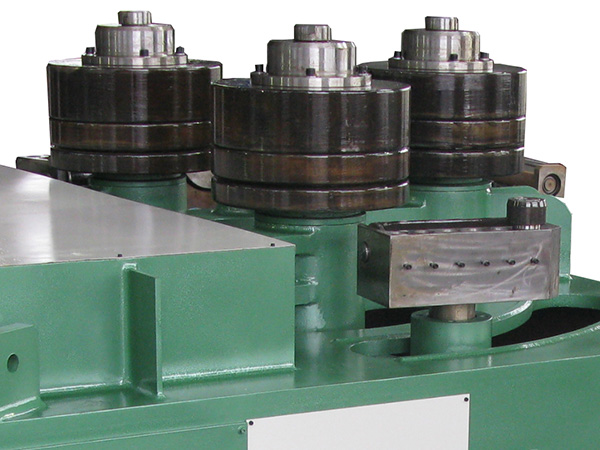

• Горизонтальные и вертикальные рабочие валки
• Дополнительные валки для коррекции
Характеристики дополнительного листопрокатного оборудования
• Передвижная панель управления
• Система охлаждения масла
| Технические параметры профилегибочных станков W24S | |||||||||||||
| Модель | 6 | 16 | 30 | 45 | 75 | 100 | 140 | 180 | 260 | 320 | 400 | 500 | |
| макс. Модуль упругости профиля (cm3) | 6 | 16 | 30 | 45 | 75 | 100 | 140 | 180 | 260 | 320 | 400 | 500 | |
| Скорость прокатки (m/min) | 6 | 6 | 6 | 6 | 5 | 5 | 5 | 4 | 4 | 4 | 4 | 4 | |
| Предел текучести профиля (Mpa) | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | |
 |
макс. сечение гибки уголка | 40×5 | 70×8 | 80×8 | 90×10 | 100×10 | 120×12 | 140×16 | 150×16 | 160×16 | 180×14 | 200×18 | 200×20 |
| Мин. диаметр гиба | 800 | 1000 | 1200 | 1500 | 2000 | 2400 | 2500 | 2600 | 2600 | 3600 | 3600 | 4000 | |
 |
макс. сечение гибки уголка | 50×5 | 80×8 | 90×10 | 100×10 | 120×12 | 140×16 | 150×16 | 160×16 | 180×14 | 200×18 | 200×24 | 250×25 |
| Мин. диаметр гиба | 800 | 1000 | 1100 | 1300 | 1600 | 1800 | 2200 | 2000 | 2500 | 3600 | 3600 | 4000 | |
 |
макс. сечение гибки швеллера | 8# | 12# | 16# | 20# | 25# | 28# | 30# | 32# | 36# | 40# | 45# | 50# |
| Min bending dia. | 600 | 800 | 800 | 1000 | 1100 | 1700 | 1200 | 1500 | 1800 | 2000 | 2000 | 2400 | |
 |
макс. сечение гибки швеллера | 8# | 12# | 16# | 20# | 25# | 28# | 30# | 32# | 36# | 40# | 45# | 50# |
| Мин диаметр гибки | 700 | 900 | 1000 | 1150 | 1600 | 1700 | 1700 | 1800 | 1800 | 2000 | 2000 | 2000 | |
 |
макс. сечение гибки полосы | 100×18 | 150×25 | 180×25 | 200×30 | 220×40 | 250×40 | 280×50 | 300×50 | 330×50 | 360×60 | 400×75 | 500×76 |
| Мин. диаметр гиба | 600 | 700 | 800 | 900 | 1000 | 1200 | 1300 | 1500 | 1900 | 2000 | 2400 | 2400 | |
 |
макс. сечение гибки полосы | 50×12 | 75×16 | 90×20 | 100×25 | 110×40 | 120×40 | 150×40 | 180×30 | 190×40 | 190×50 | 200×50 | 200×60 |
| Мин. диаметр гиба | 500 | 760 | 800 | 1000 | 1100 | 1300 | 1500 | 2000 | 2000 | 2400 | 2200 | 2500 | |
 |
макс. сечение гибки трубы | 42×4 | 76×4.5 | 89×5 | 89×8 | 114×5 | 159×5 | 168×6 | 168×8 | 219×8 | 245×8 | 273×8 | 323×10 |
| Мин. диаметр гиба | 500 | 750 | 900 | 900 | 1200 | 2000 | 2000 | 2000 | 3500 | 3000 | 3500 | 4200 | |
 |
макс. сечение гибки круглого прутка | 38 | 52 | 62 | 75 | 85 | 90 | 100 | 110 | 120 | 135 | 150 | 160 |
| Мин. диаметр гиба | 450 | 600 | 600 | 800 | 1000 | 1100 | 1200 | 1300 | 1350 | 1800 | 2000 | 2000 | |
 |
макс. сечение гибки квадратного | 45×3 | 60×4 | 70×4 | 80×6 | 90×8 | 100×10 | 125×10 | 140×10 | 150×10 | 165×10 | 180×12 | 200×12 |
| Мин. диаметр гиба | 750 | 900 | 1000 | 1200 | 1600 | 2000 | 2500 | 3000 | 3000 | 3500 | 3500 | 5000 | |
