4-валковые листогибочные станки

Отправить запрос

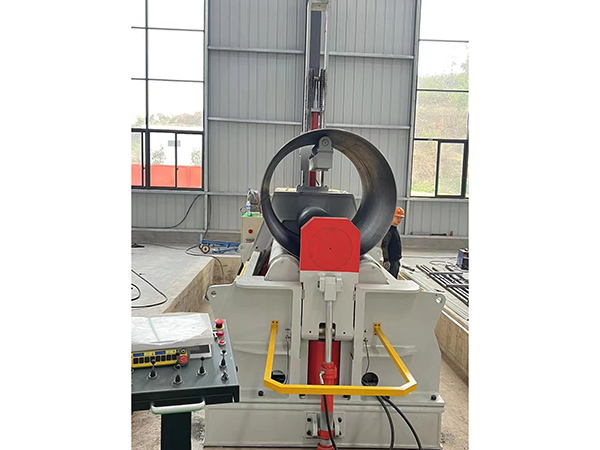

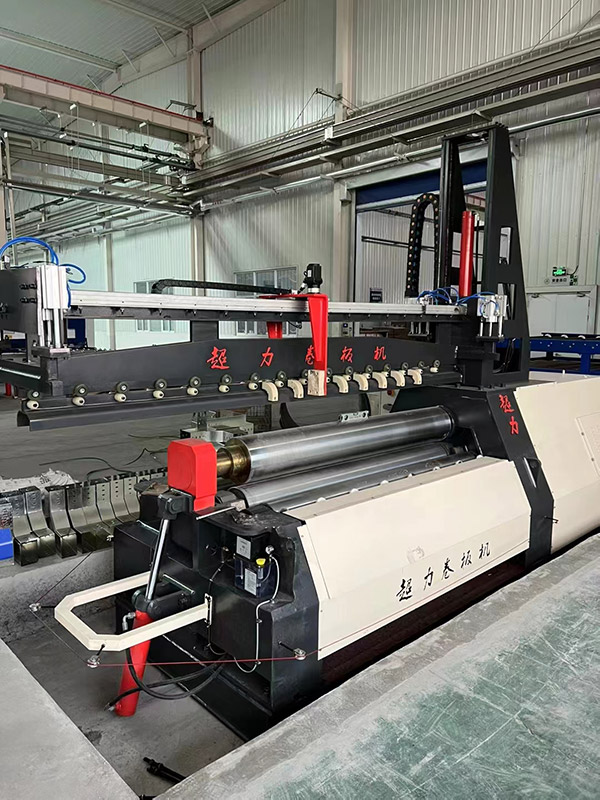

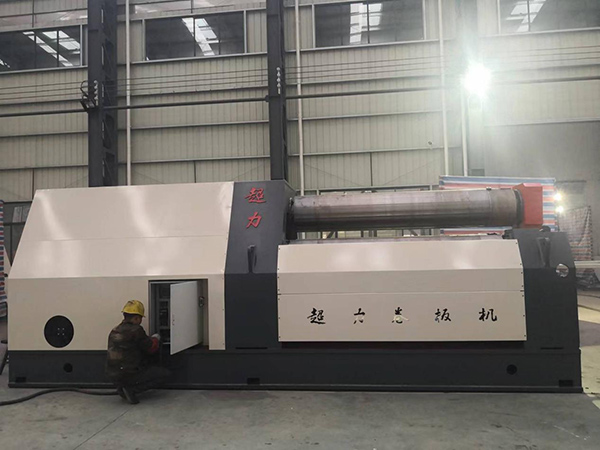

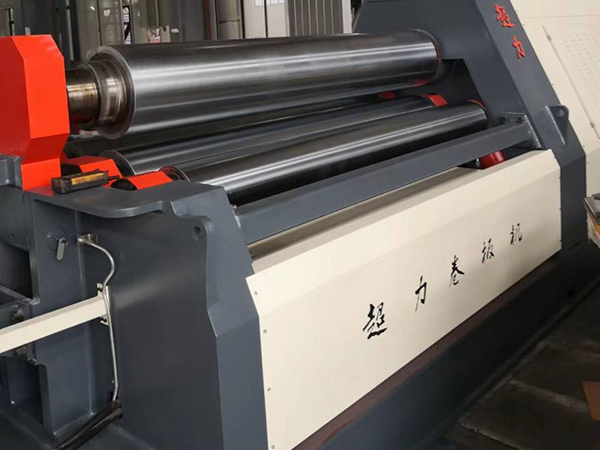

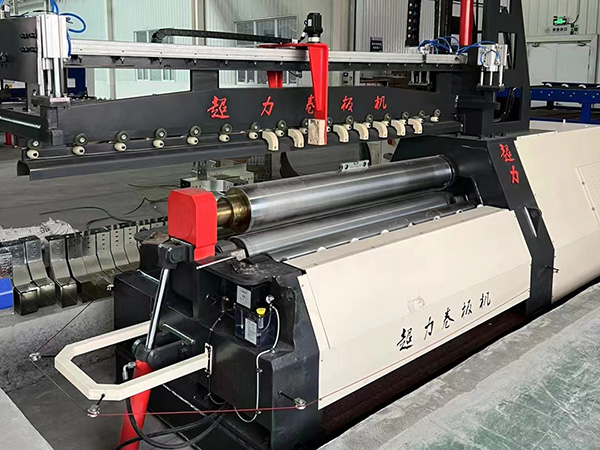

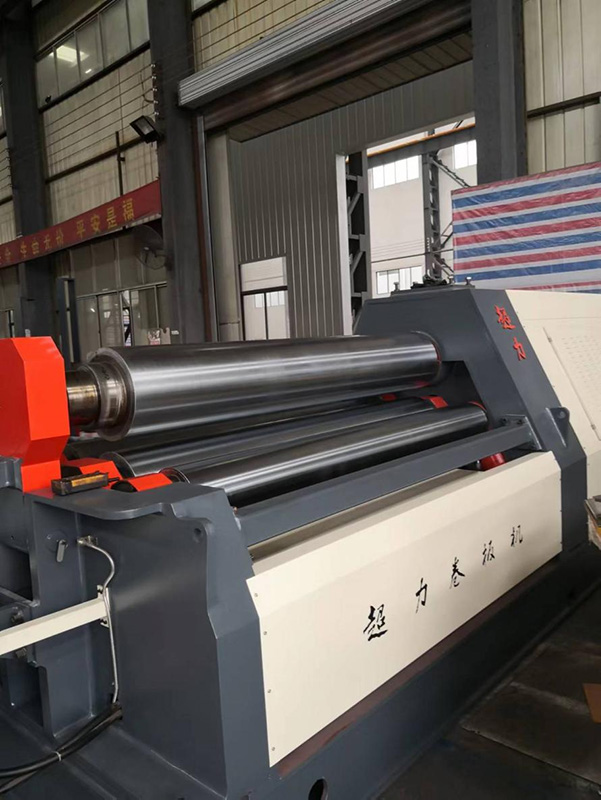

Компания Chaoli предлагает 4-валковый листогибочный станок с ЧПУ. 4-валковый станок является более совершенным типом оборудования, который способен выполнять функцию предварительной гибки концов металлических листов. Это позволяет эффективную обработку с одиночной загрузкой без необходимости поворачивания материала. Верхний рабочий валок служит в качестве основного приводного валка, а движение нижних и боковых валков осуществляется гидравлическим приводом. Данное устройство управляется компьютером, что гарантирует точную автоматическую обработку и отражает корректировку на экране для эффективного мониторинга.

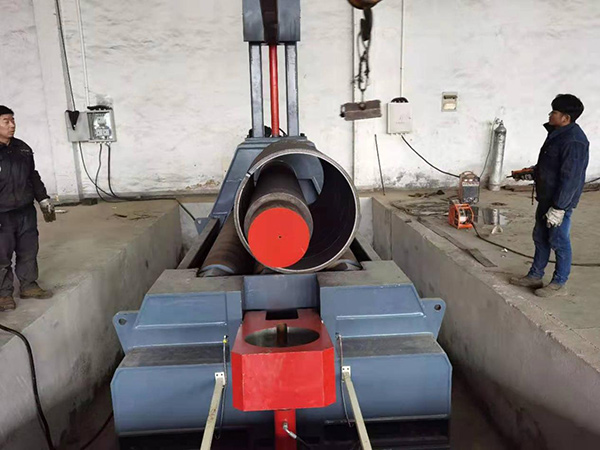

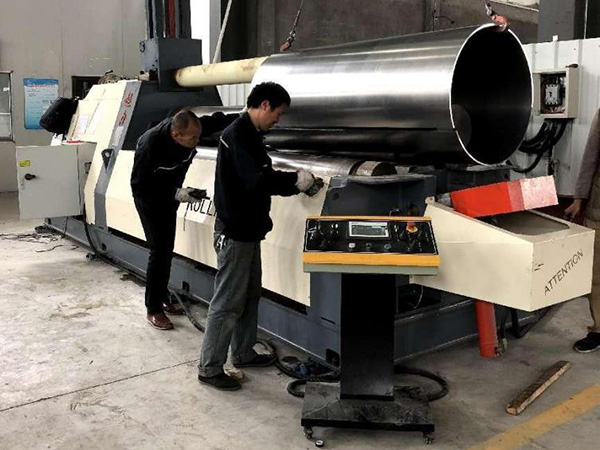

Валковая прокатная машина выполняет функции наклона и перезагрузки, приводимые в движение гидравлическим способом. Кроме того, система балансировки на конце верхнего вала, облегчает легкое устранение образцов и цилиндрических форм после прокатки. Для удобства и гибкости, наш листопрокатный станок, оснащен движимым независимым пультом управления, что позволяет операторам регулировать расположение при необходимости.

Мы уделяем огромное внимание безопасности, которая является важнейшим фактором во время проектирования и производства листопрокатных станков. В доказательство нашей приверженности к безопасности, наш 4-валковый станок оснащен блокировочным устройством, который предотвращает неприятные случаи во время работы. Благодаря многофункциональности, высокой точности гибки и удобному интерфейсу, наш станок с ЧПУ идеальное решение для современной установки ЧПУ, предлагая высокую эффективность и надежность в области металлообработки.

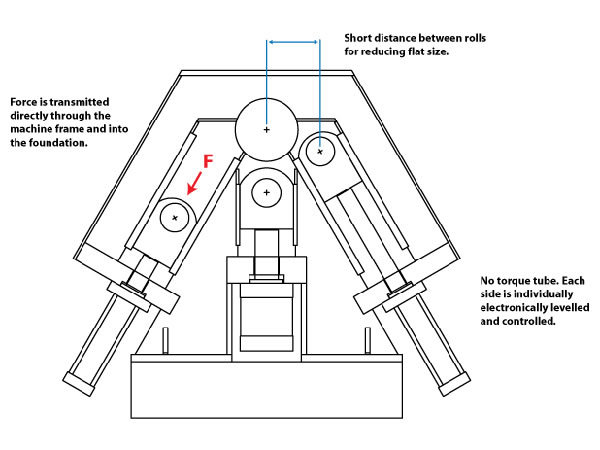

С прямолинейной направляющей системой, формующие валки передаются и направляются непосредственно гидравлическими цилиндрами. 4-валковый прокатный станок лишен точек износа под нагрузкой или скручивающих напряжений, нарушающих точность и параллельность валков, что способствовует длительному сроку службы, стабильным результатам прокатки и удобству обслуживания. Ось формующего валка близка к оси тянущего валка, допуская малые и последовательные плоские участки, связанные с предварительной гибкой. Кроме того, Chaoli оптимизировала гидравлические цилиндры прямого действия предварительной гибки для максимальной производительности прокатки.

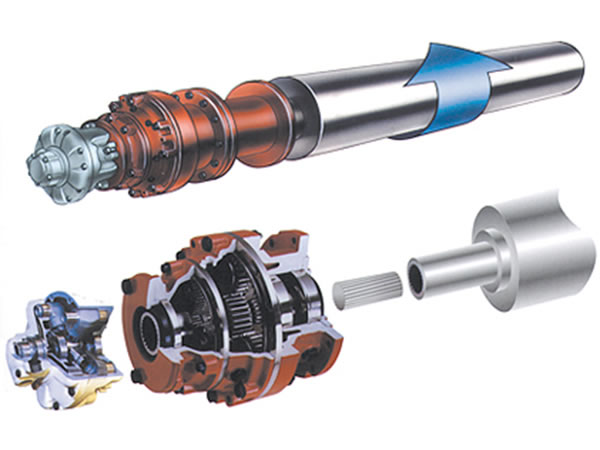

Валки листогибочного станка независимо приводятся планетарной передачей, это устраняет сложные энерго-неэффективные системы передачи. Более 98% созданной энергии доставляется на поверхность валков. К тому же, отпадает необходимость в муфтах и сложных устройствах синхронизации.

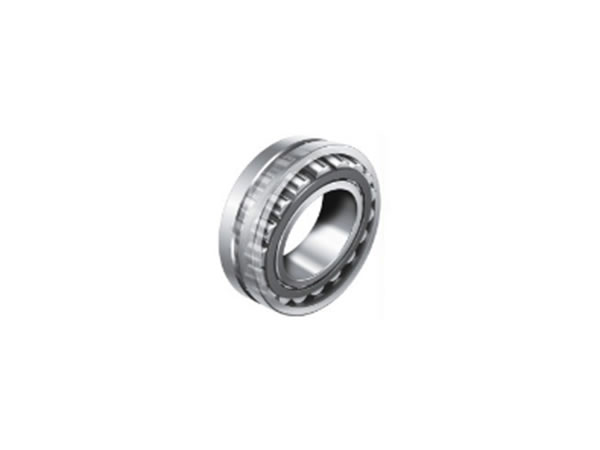

Шарико-роликовые подшипники чрезвычайно энергоэффективны, они устраняют втулки и необходимые рабочие допуски. Потери энергии, среди которых 25-30% занимают бронзовые втулки для преодоления внутреннего трения незначительны.

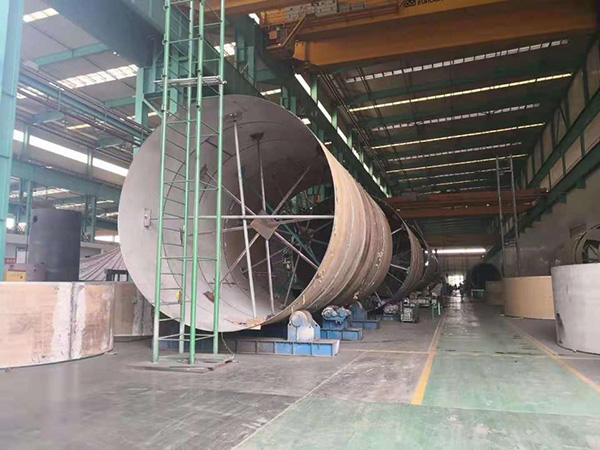

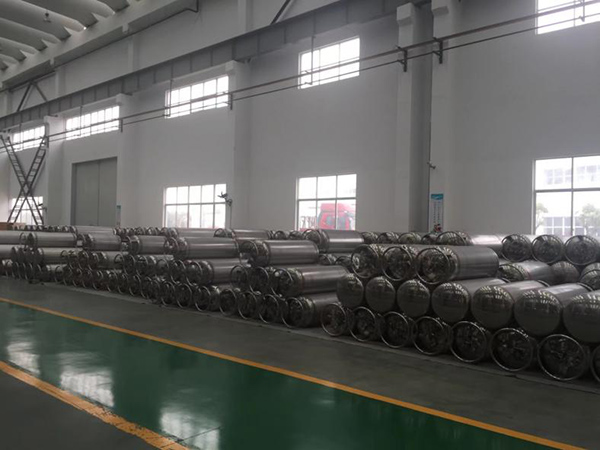

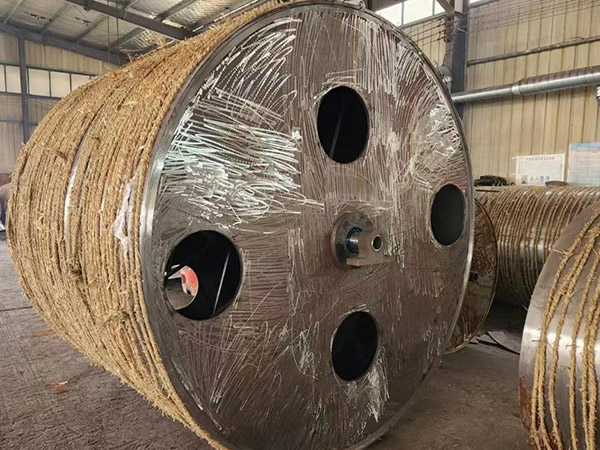

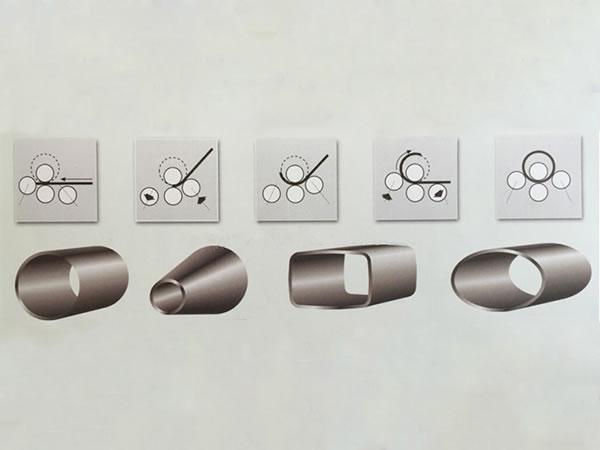

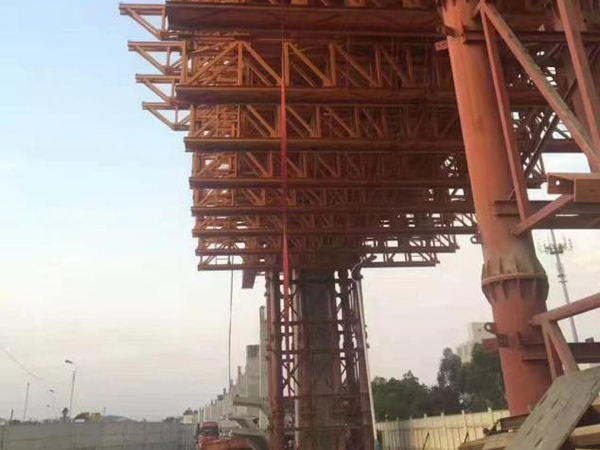

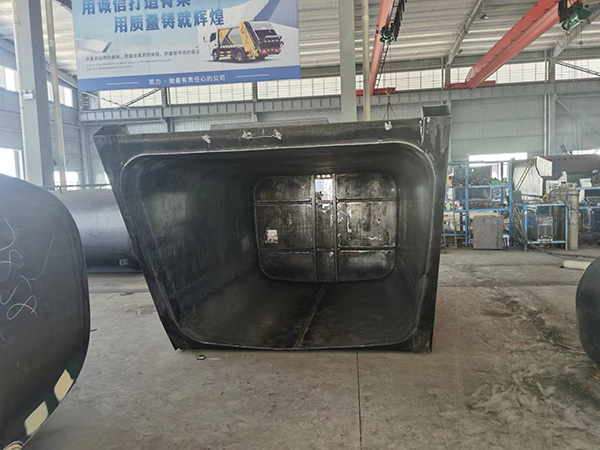

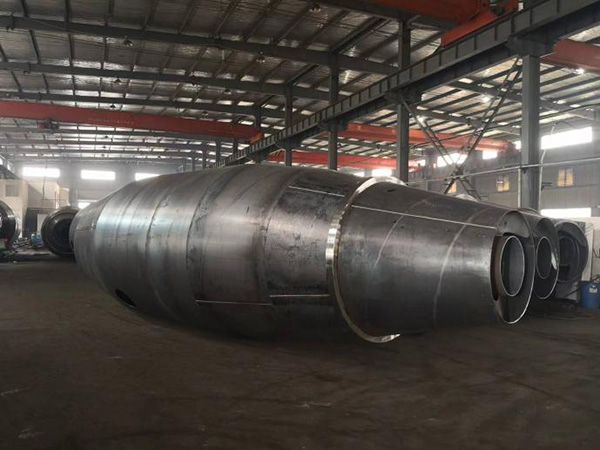

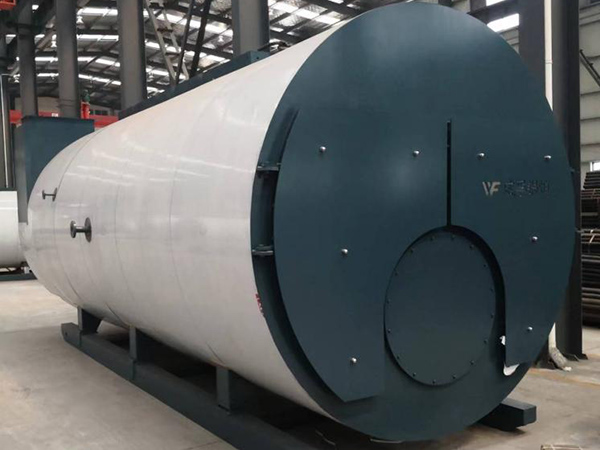

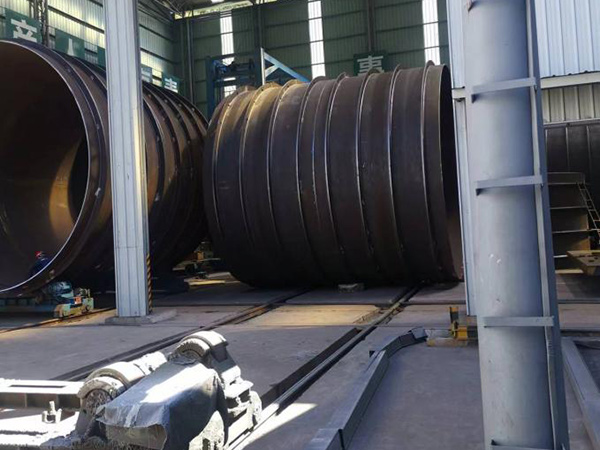

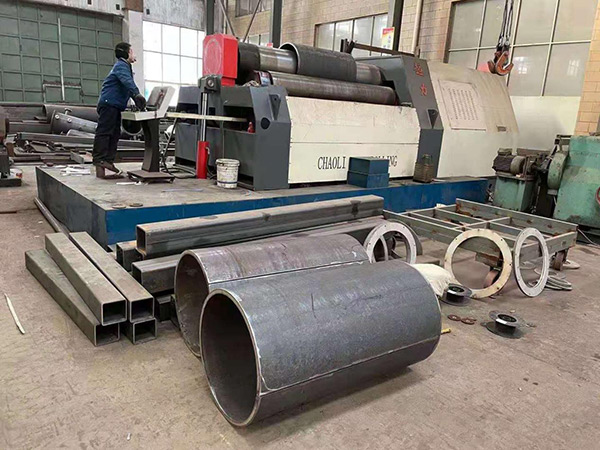

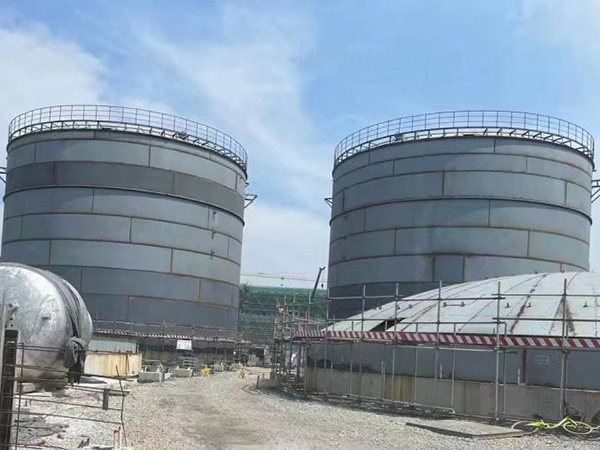

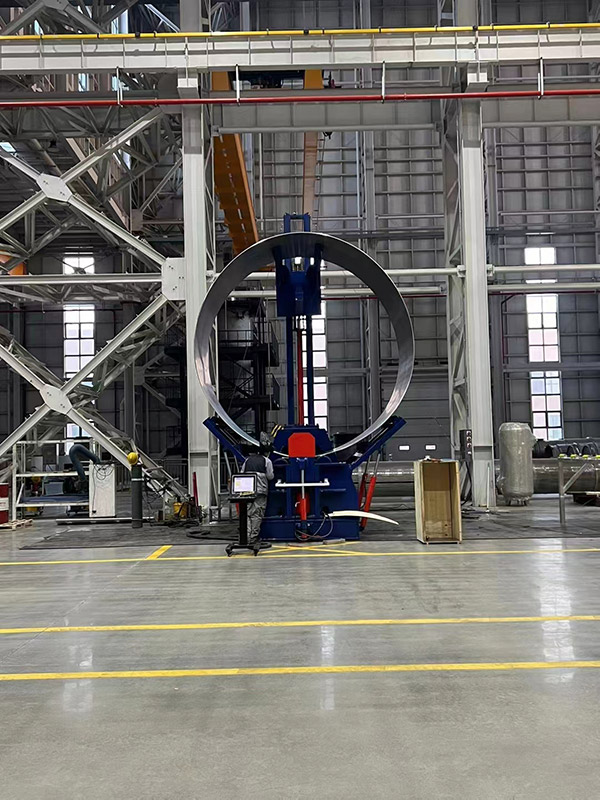

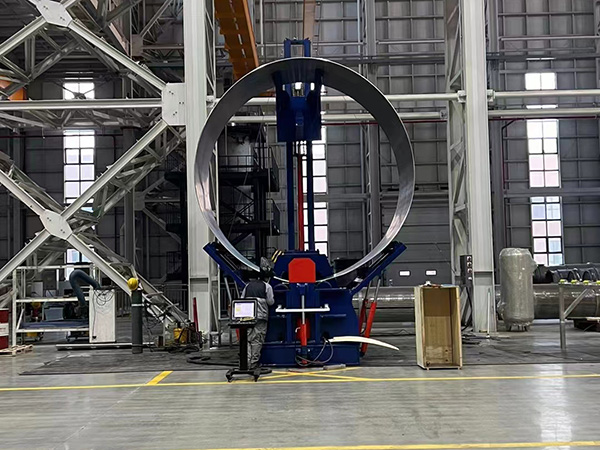

4-валковый листогибочный станок широко используется в различных сферах промышленности, где высоко ценится точность и универсальность в работе. Идеальными секторами для применения нашего станка являются следующие, энергетика, транспорт, нефть, нефтехимия, производство котлов, судостроение, гидроэнергетика и металлоконструкция. Наш листогибочный станок подходит для создания идеальных цилиндрических, дуговых, конических, квадратных и различных уникальных по форме заготовок. Способность обрабатывать широкий спектр форм делает наш станок незаменимым для проектов, требующих высокой точности и эффективности.

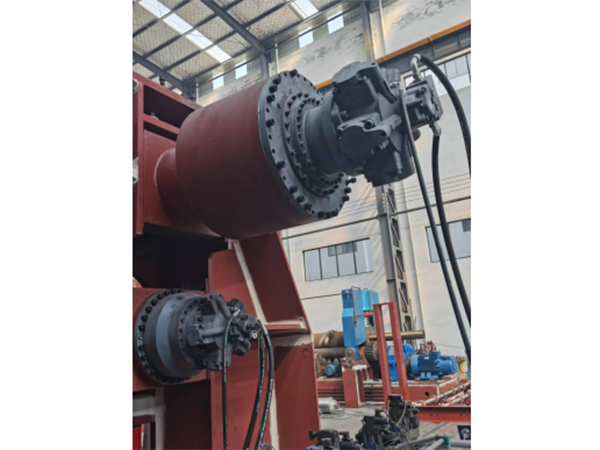

Двигатель с двойным приводом оснащен механическими тормозами и двунаправленными балансировочными клапанами, что обеспечивает повышенную безопасность с двойными тормозными механизмами. Улучшенная конструкция обеспечивает высокую прочность и надежную работу.

Станок оснащен усовершенствованной линейной направляющей конструкцией для тяжелых условий эксплуатации, обеспечивающей более высокую грузоподъемность, способность выдерживать больший вес и крутящий момент.

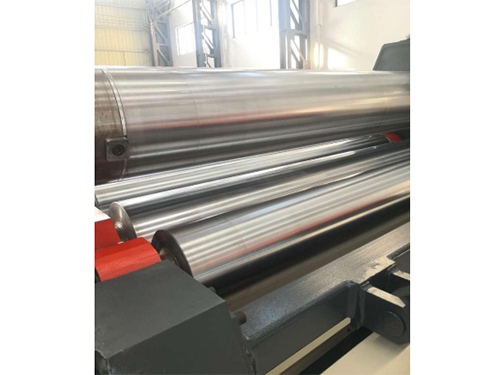

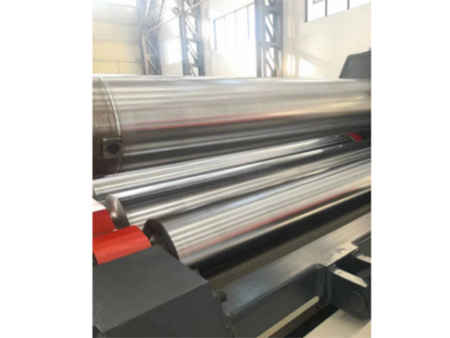

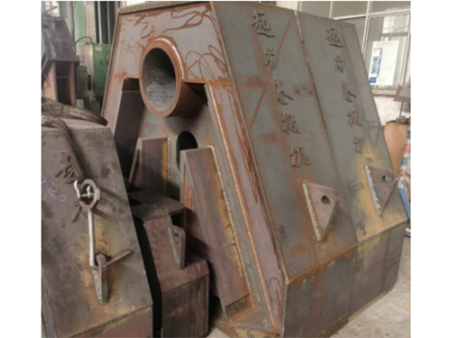

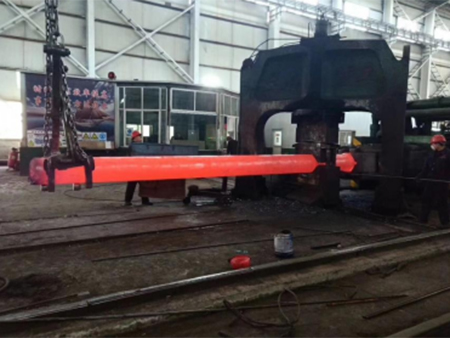

Высококачественные валы изготовлены из кованого материала, которые прошли тщательную термообработку и процессы отверждения. Кроме того, поверхности полируются, чтобы гарантировать более эффективную работу.

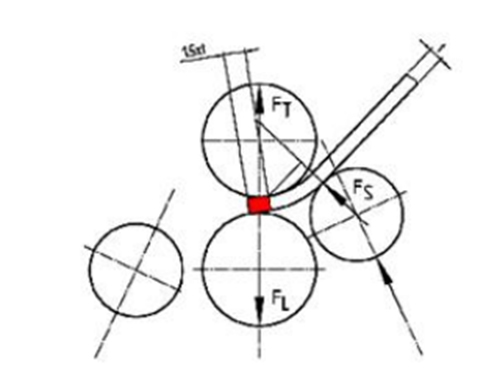

Система предварительной гибки обеспечивает эффективные результаты, гарантируя, что прямые кромки на головке пластины будут сведены к минимуму до 1,5 толщины пластины. Такое преимущество повышает точность гибочного процесса.

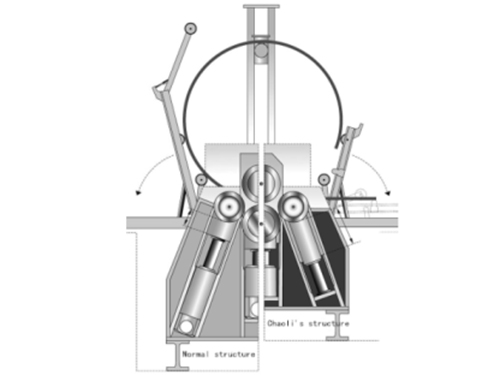

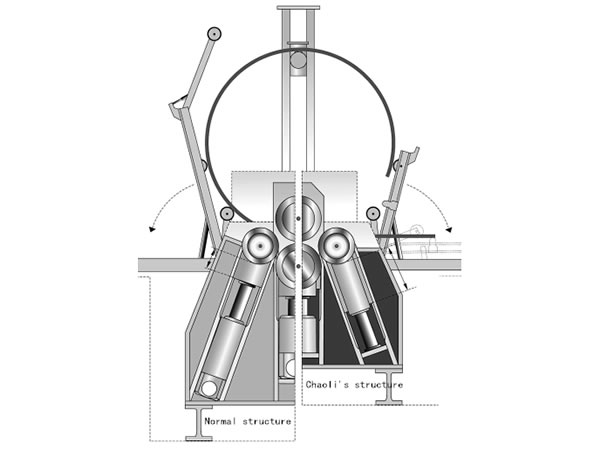

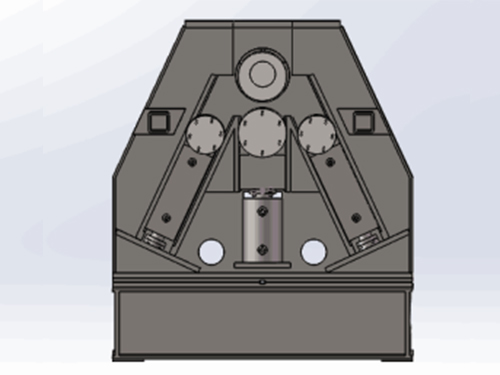

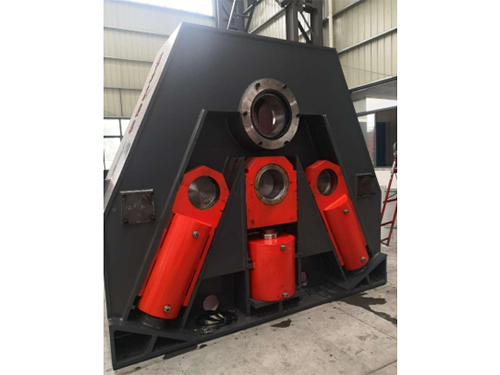

Перевернутый гидравлический цилиндр бокового валка (CIOC®)

• Благодаря объединению цилиндра и ползуна (слайдера) в единое литое целое, расстояние контакта между ползуном и направляющей значительно увеличивается, что повышает стабильность перемещения бокового валка.
• Комбинирование цилиндра и слайдера, способствует сокращению длины направляющей и сокращает общую высоту и центр гравитации листогибочного станка, что способствует экономии строительных затрат.
• Перевернутая конструкция установки защищает уплотнение, тем самым продлевая срок службы цилиндра, а также сокращая частоту необходимости обслуживания и ремонта.

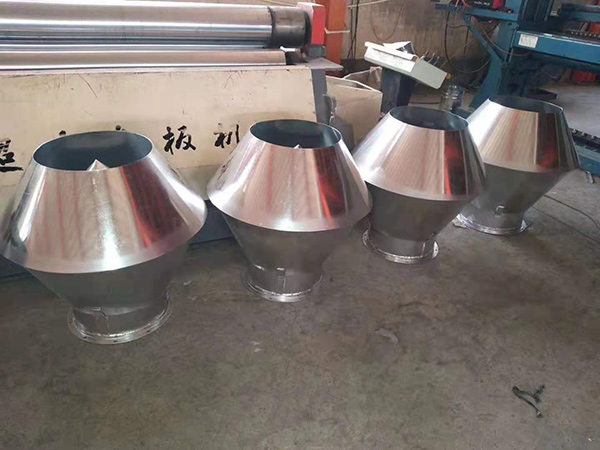

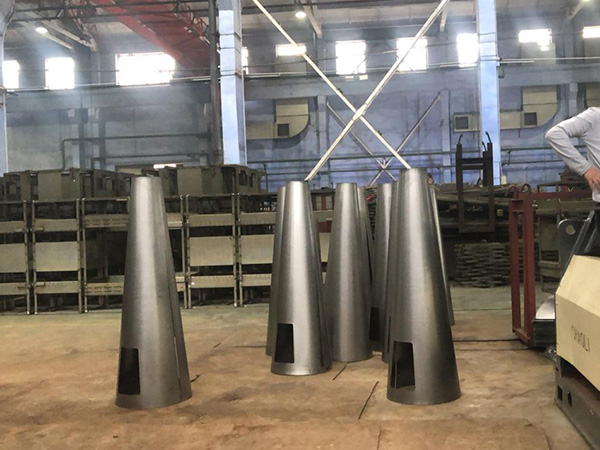

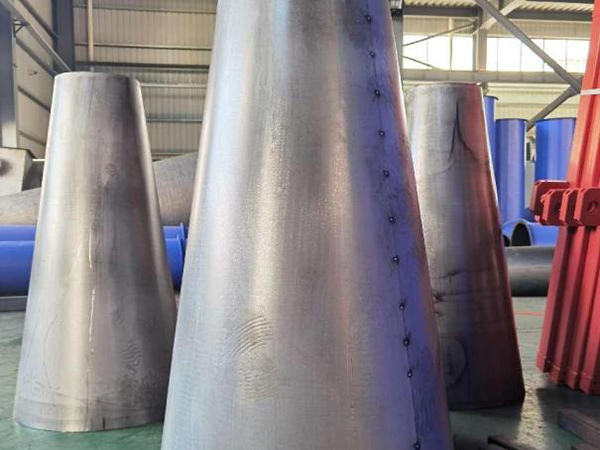

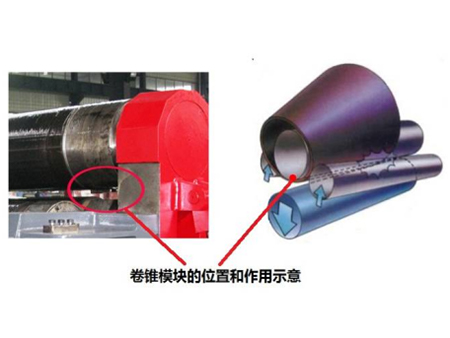

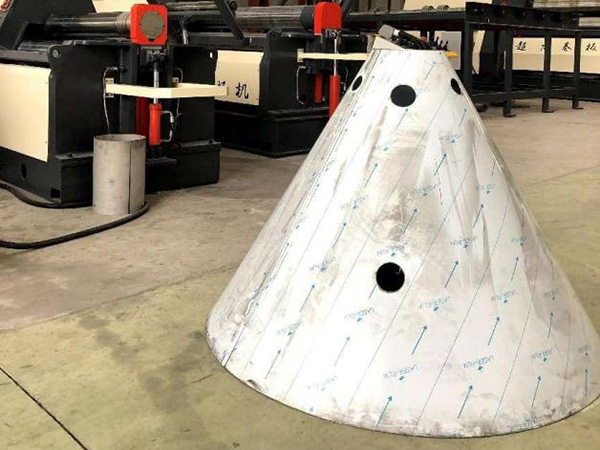

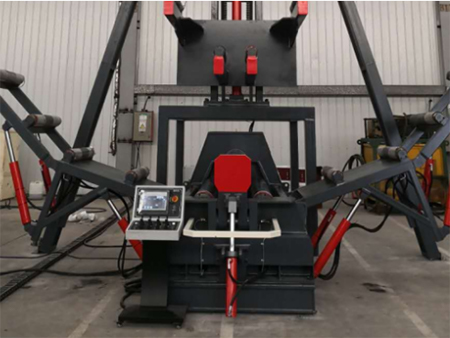

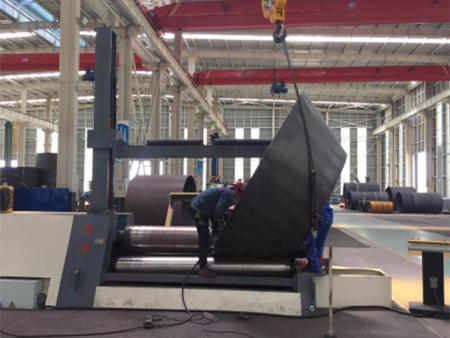

Благодаря инновационной системе гибки CECB®, стало возможным производить конусные формы с небольшим диаметром, гарантируя точность и универсальность в металлообработке.

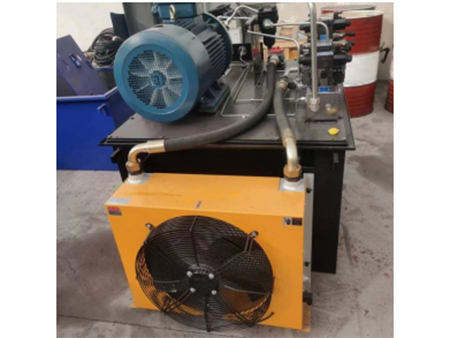

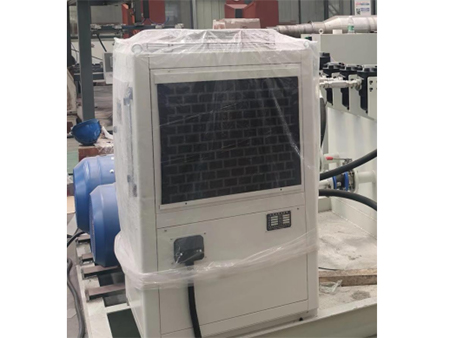

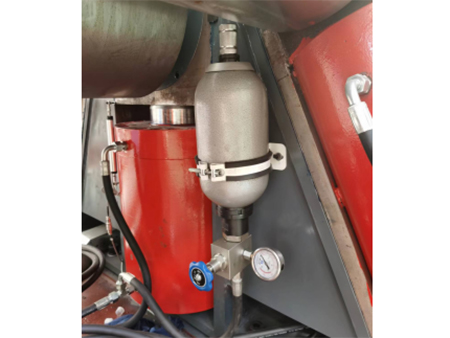

Гидравлическая система, независимой разработки, соответствует высоким стандартам, а также включает функции управления переключающими клапанами и электрогидравлическими сервосистемами.

Оснащен передовой системой ПЛК от Siemens (S7-200, S7-1200) и современной системой промышленного управления IPC для высокой производительности и надежности.
