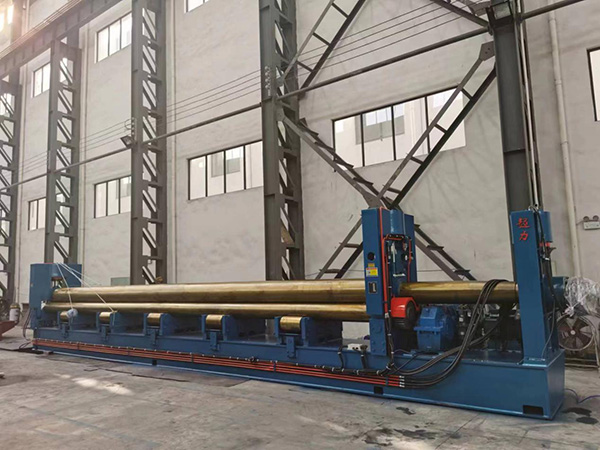

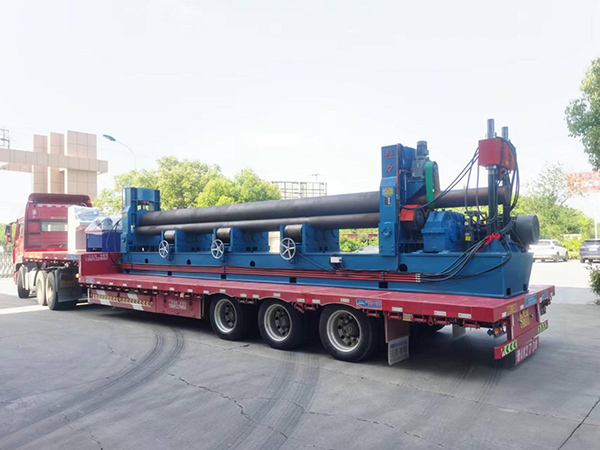

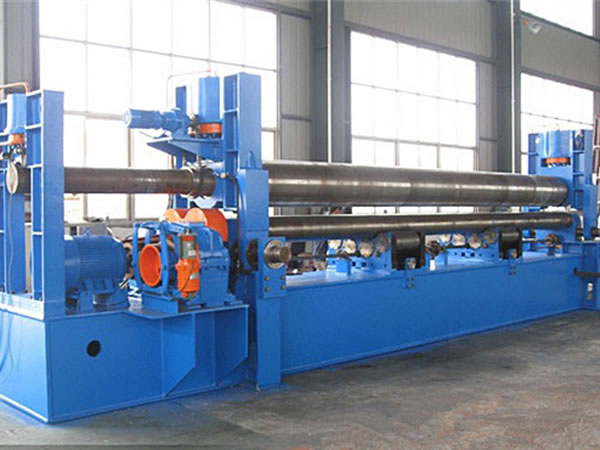

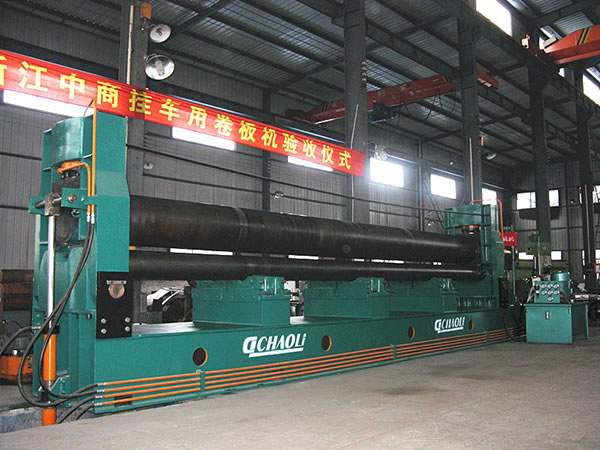

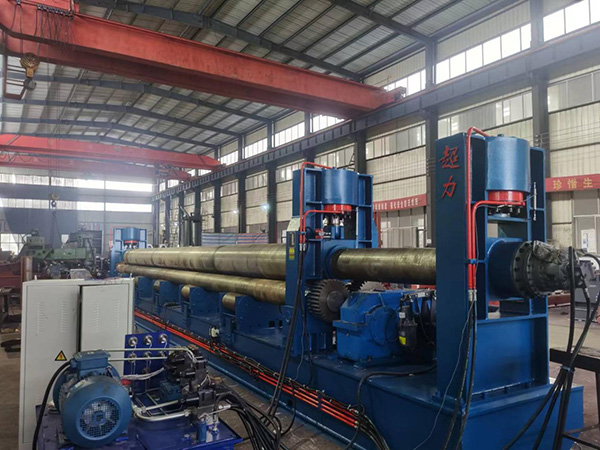

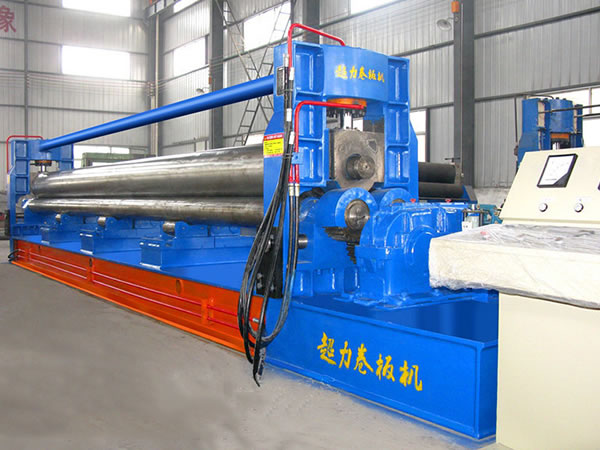

3-валковый вальцегибочный станок для листового металла 6000мм~9000мм

В этой серии прокатных машины для листовой стали, верхний валок способен совершать вертикальное или горизонтальное движение, при этом вертикальное движение производится гидравлическим приводом, путем воздействия масла на поршень гидравлических цилиндров. Горизонтальное движение осуществляется за счет крутящего момента, передаваемого червячной передачей. Гибка и прокатка листа осуществляется крутящим моментом, от нижних валков, под которыми установлены опорные ролики для вертикальной регулировки. Верхним валок выполнен в форме барабана, лучшего спрямления листа. Данные листопрокатные машины для транспортных средств применяются для гибки различных цилиндрических тел.

Технические параметры 3-валковых гидравлических прокатных машин для прицепов

3-валковые листогибочные станки 6000мм
Модель Давление на верхнем валке (т) макс. толщина листа (мм) Ширина листа (мм) Диаметр верхнего валка (мм) Мощность мотора (кВт)
Гибка кромок (мм) Центр (мм) Мощность привода Мощность гидравлики Мощность перемещения
W11SNC-8×6000 130 6 8 6000 450 15 7.5 4
W11SNC-10×6000 160 10 10 6000 460 18.5 7.5 7.5
W11SNC-16×6000 270 16 16 6000 520 30 11 7.5
W11SNC-20×6000 320 20 20 6000 550 37 15 11
3-валковые листогибочные станки 8000мм
Модель Давление на верхнем валке (т) макс. толщина листа (мм) Ширина листа (мм) Диаметр верхнего валка (мм) Мощность мотора (кВт)
Гибка кромок (мм) Центр (мм) Мощность привода Мощность гидравлики Мощность перемещения
W11SNC-8×8000 160 8 8 8000 480 15 7.5 4
3-валковые листогибочные станки 9000мм
Модель Давление на верхнем валке (т) макс. толщина листа (мм) Ширина листа (мм) Диаметр верхнего валка (мм) Мощность мотора (кВт)
Гибка кромок (мм) Центр (мм) Мощность привода Мощность гидравлики Мощность перемещения
W11SNC-8×9000 190 8 9 9000 520 17.5 7.5 4

Мы выпускаем различные типы листогибочных станков для специальных транспортных средств:
1. Универсальные листопрокатные машины с верхним валом

В данном типе верхний валок может двигаться не только вертикально вверх и вниз, но также и горизонтально. Два нижних валка остаются относительно фиксированными.

2. 3-валковые симметричные листопрокатные машины
Верхний валок этих прокатных машин движется вертикально. Два нижних валка остаются относительно фиксированными.

3. Листопрокатные машины с верхней балкой
У этого листопрокатного оборудования прессовочные ролики установлены выше верхнего валка и ниже верхней балки для повышения жесткости и прочности верхнего валка. Это хорошо прокатки деталей с малым радиусом скругления

Характеристики стандартной гидравлической прокатной машины для прицепов
• Индукционные закаленные валки выкованы из высокопрочной углеродистой стали, проходят термообработку и подвергаются неразрушающему структурному контролю
• Цифровое отображение для всех валков
• Высокопрочная стальная сварная рама без напряжений
• Все операции управляются независимыми пультами управления
• Гидравлическая откидная крышка для удобства снятия цилиндра
• Регулировка движения и параллельности валков с панелей

Характеристики дополнительного оборудования
• Боковые и центральные опоры для больших диаметров тонколистового металла
• Полированные валки
• Приспособление для прокатки конусов
• Стол подачи материала
• Передвижная панель управления
• Система охлаждения масла
• Автоматическая система смазки
