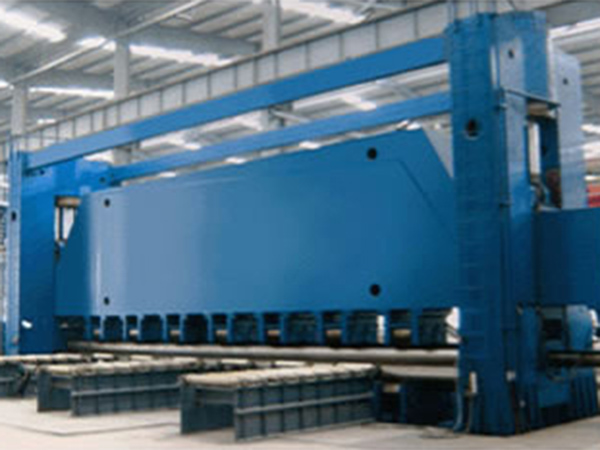

Данные 3-валковые станки для прокатки корабельного листового железа имеют симметричную 3-валковую конструкцю. Его верхний валок совершает вертикальное движение симметрично в центре между двумя нижними валками. Когда масло в гидроцилиндрах подается на поршень, система гидравлически приводится в движение. Два нижних валка совершают вращательное движение, передавая на лист крутящий момент, полученный через зубчатую передачу от редуктора. Несколько групп опорных роликов расположены под двумя нижними валками для повышения жесткости конструкции и обеспечения возможности вертикальной корректировки. Над верхним валком, есть жесткая балка. Между ней и верхним валком также есть несколько групп опорных роликов для повышения жесткости системы. 3-валковые листогибочные машины для судостроительной стали подходят для придания дуговой формы заготовкам со значительной шириной.
Технические параметры 3-валковых гидравлических листогибочных станков для судостроения
3-валковые листогибочные станки 8000мм| Модель | макс. толщина листа (мм) | макс. ширина листа (мм) | Предел текучести листа (МПа) | Скорость прокатки (м/мин) | Мин. диаметр листа при полной загрузке (мм) | Диаметр верхнего валка (мм) | Диаметр нижнего валка (мм) | Диаметр верхних опорных роликов (мм) | Диаметр нижних опорных роликов (мм) | Межосное расстояние между нижними валками (мм) | Мощность главного мотора (кВт) | Мощность гидравлического мотора (кВт) |
| W11NC-20x8000 | 20 | 8000 | 245 | 4 | 5000 | 380 | 320 | 380 | 320 | 470 | 75 | 30 |
| Модель | макс. толщина листа (мм) | макс. ширина листа (мм) | Предел текучести листа (МПа) | Скорость прокатки (м/мин) | Мин. диаметр листа при полной загрузке (мм) | Диаметр верхнего валка (мм) | Диаметр нижнего валка (мм) | Диаметр верхних опорных роликов (мм) | Диаметр нижних опорных роликов (мм) | Межосное расстояние между нижними валками (мм) | Мощность главного мотора (кВт) | Мощность гидравлического мотора (кВт) |
| W11NC-25x10000 | 25 | 10000 | 245 | 4 | 6000 | 500 | 360 | 380 | 360 | 540 | 75 | 30 |
| Модель | макс. толщина листа (мм) | макс. ширина листа (мм) | Предел текучести листа (МПа) | Скорость прокатки (м/мин) | Мин. диаметр листа при полной загрузке (мм) | Диаметр верхнего валка (мм) | Диаметр нижнего валка (мм) | Диаметр верхних опорных роликов (мм) | Диаметр нижних опорных роликов (мм) | Межосное расстояние между нижними валками (мм) | Мощность главного мотора (кВт) | Мощность гидравлического мотора (кВт) |
| W11NC-20x12000 | 20 | 12000 | 245 | 4 | 8000 | 600 | 380 | 400 | 400 | 600 | 110 | 45 |
| W11NC-25x12000 | 25 | 12000 | 245 | 4 | 10000 | 650 | 420 | 420 | 400 | 700 | 130 | 45 |
Характеристики стандартной листогибочной машины для судостроительной стали
• Индукционные закаленные валки выкованы из высокопрочной углеродистой стали, проходят термообработку и подвергаются неразрушающему структурному контролю
• Цифровое отображение для всех валков
• Сварная рама из высокопрочной стали без напряжений
• Все операции управляются независимыми пультами управления
• Регулировка движения и параллельности валков с панелей
Характеристики дополнительного оборудования для прокатки листового корабельного материала
• Полированные валки
• Стол подачи материала
• Передвижная панель управления
• Система охлаждения масла
• Автоматическая система смазки
