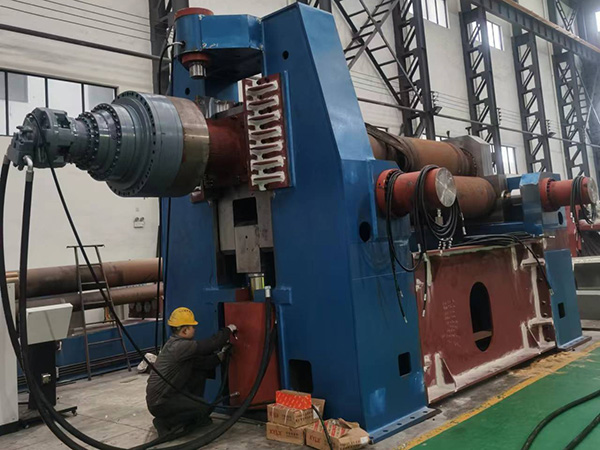

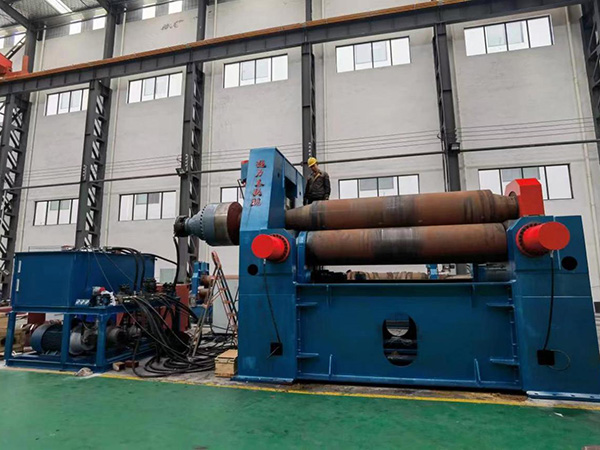

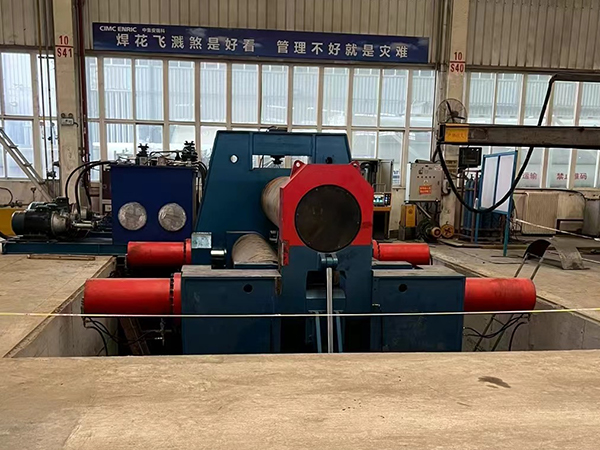

Регулируемый листогибочный станок способен выполнять предварительную загибку кромок листа и вальцовку листа в заданную форму с единоразовой загрузкой без необходимости переворачивания. Все 3 из его валков - ведущие, с гидравлическим приводом как для вертикального движения верхнего валка, так и для горизонтального движения двух нижних. Вертикальное движение контролируется компьютером и отображается на экране, что позволяет для осуществлять автоматическую правку с точностью синхронизации порядка ± 0,2 мм. Наклон и сброс поворотного подшипника осуществляется гидравлически. Устройство балансировки расположено на хвостовике верхнего валка для удобства выгрузки прокатываемых заготовок и цилиндрических деталей.

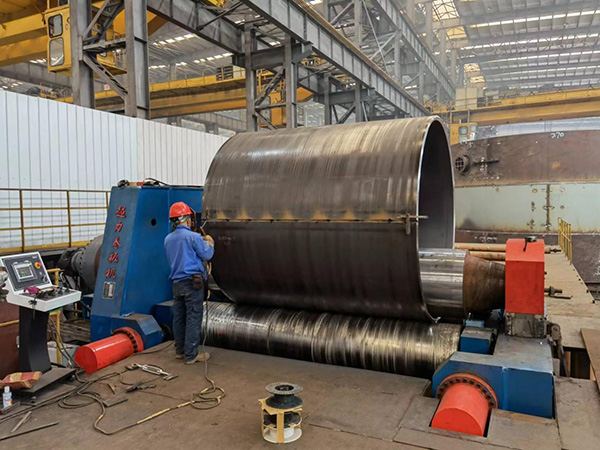

Горизонтальные регулируемые листопрокатные машины идеально подходят для изготовления цилиндрических, дуговых и конических заготовок в энергетике, судостроении, нефтяной и химической промышленности, производстве транспорта, котлов и различных металлических конструкций.
Технические параметры 3-валковых горизонтальных регулируемых листопрокатных машин
3-валковые листогибочные станки 2000мм| макс. толщина листа (мм) | макс. ширина листа (мм) | Предел текучести листа (МПа) | Скорость прокатки (м/мин) | Диаметр верхнего валка (мм) | Мощность мотора (кВт) |
| 12 | 2000 | 245 | 5 | 240 | 11 |
| макс. толщина листа (мм) | макс. ширина листа (мм) | Предел текучести листа (МПа) | Скорость прокатки (м/мин) | Диаметр верхнего валка (мм) | Мощность мотора (кВт) |
| 6 | 2500 | 245 | 5 | 190 | 5.5 |
| 20 | 2500 | 245 | 4.5 | 340 | 15 |
| 25 | 2500 | 245 | 4.5 | 380 | 22 |
| 30 | 2500 | 245 | 4.5 | 460 | 30 |
| 40 | 2500 | 245 | 4.5 | 500 | 37 |
| макс. толщина листа (мм) | макс. ширина листа (мм) | Предел текучести листа (МПа) | Скорость прокатки (м/мин) | Диаметр верхнего валка (мм) | Мощность мотора (кВт) |
| 12 | 3000 | 245 | 4.5 | 280 | 11 |
| 30 | 3000 | 245 | 4.5 | 480 | 37 |
| 40 | 3000 | 245 | 4 | 600 | 45 |
| 45 | 3000 | 245 | 4 | 620 | 45 |
| 55 | 3000 | 245 | 4 | 630 | 55 |
| 60 | 3000 | 245 | 4 | 670 | 55 |
| 70 | 3000 | 245 | 4 | 730 | 75 |
| 75 | 3000 | 245 | 4 | 750 | 75 |
| 80 | 3000 | 245 | 4 | 780 | 75 |
| 100 | 3000 | 245 | 4 | 840 | 90 |
| 120 | 3000 | 245 | 4 | 920 | 110 |
Характеристики стандартной 3-валковой листопрокатной машины
• Индукционные закаленные валки выкованы из высокопрочной углеродистой стали, проходят термообработку и подвергаются неразрушающему структурному контролю
• Цифровое отображение для всех валков
• Высокопрочная стальная сварная рама без напряжений
• Все операции управляются независимыми пультами управления
• Гидравлическая откидная крышка для удобства снятия цилиндра
• Регулировка движения и параллельности валков с панелей
Характеристики дополнительного листогибочного оборудования
• Боковые и центральные опоры для больших диаметров тонколистового металла
• Полированные валки
• Приспособление для прокатки конусов
• Стол подачи материала
• Передвижная панель управления
• Система охлаждения масла
• Автоматическая система смазки
