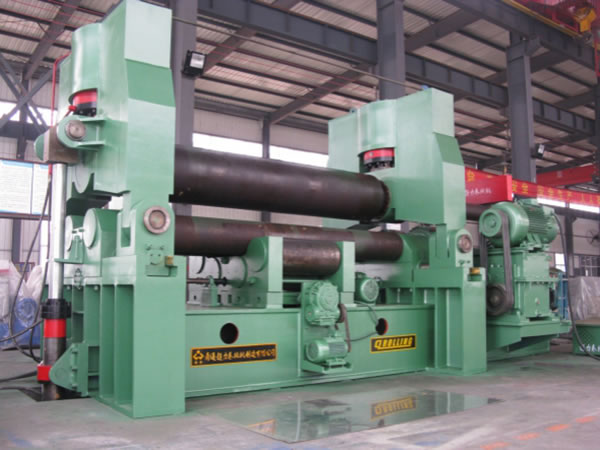

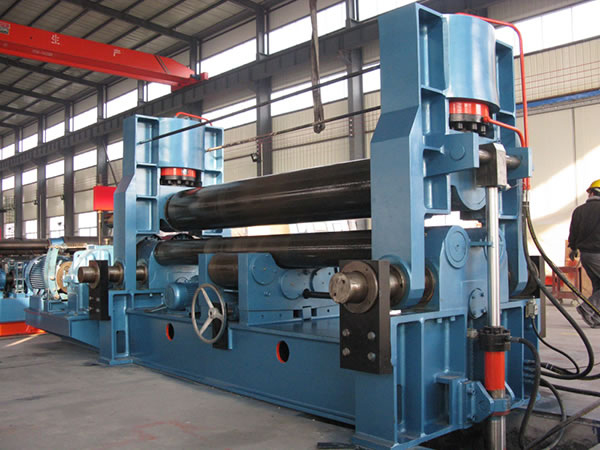

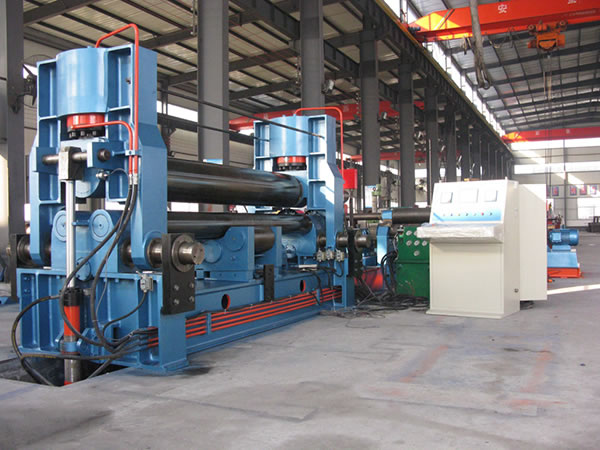

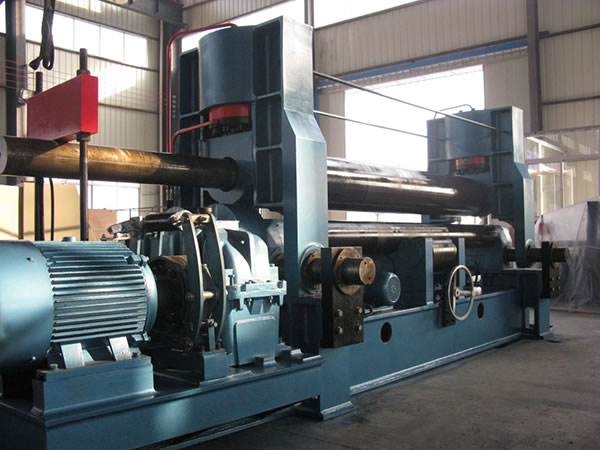

Этот вид универсальных листопрокатных машин с верхним валком обладает функцией предварительной гибки листовго материала, а его с верхним валок может перемещаться вертикально или горизонтально. Когда гидравлическое масло в обоих цилиндрах расположенных на концах верхнего вала подается на поршни, вал движется вертикально, чтобы оказывая давление на лист и деформируя его. Процесс предварительной гибки листа осуществляется горизонтальным движением верхнего вала под действием двигателя и редуктора скорости. Как основные ведущие части, обе нижних валка выполняют вращательное движение, обеспечивая крутящий момент для прокатки листа.
Универсальные прокатные машины с верхним валом могут в предварительную гибку кромки листа с однократной загрузкой. Он может прокатывать цилиндрические, конические, и дугообразные и другие типы заготовок. Для улучшения производительности мы оснастили данное листогибочное оборудование системой PLC.
Стандартные валки выкованы с использованием легированной стали 42CrMo и прошли высокочастотную термическую обработку с твердостью поверхности HRC45 или выше. Валики, особенно верхний имеют профилированную конструкцию для компенсации во время прокатки.
Технические параметры универсальных листогибочных станков с верхним валом
3-валковые листогибочные станки 2000мм
| Модель |
Давление верхнего валка (т) |
макс. толщина листа |
Ширина листа (мм) |
Диаметр верхнего валка (мм) |
Диаметр нижнего валка (мм) |
Межосное расстояние (мм) |
Мощность (кВт) |
| Предварительной гибки (мм) |
Центр (мм) |
Мощность привода |
Мощность гидравлического насоса |
Мощность перемещения |
| W11S-15x2000 |
75 |
12 |
15 |
2000 |
255 |
150 |
245 |
7.5 |
4 |
11 |
3-валковые листогибочные станки 2500мм
| Модель |
Давление верхнего валка (т) |
макс. толщина листа |
Ширина листа (мм) |
Диаметр верхнего валка (мм) |
Диаметр нижнего валка (мм) |
Межосное расстояние (мм) |
Мощность (кВт) |
| Предварительной гибки (мм) |
Центр (мм) |
Мощность привода |
Мощность гидравлического насоса |
Мощность перемещения |
| W11S-14x2500 |
75 |
10 |
14 |
2500 |
270 |
150 |
245 |
7.5 |
4 |
11 |
| W11S-17x2500 |
100 |
13 |
17 |
2500 |
300 |
165 |
270 |
15 |
5.5 |
1.5 |
| W11S-20x2500 |
130 |
16 |
20 |
2500 |
330 |
180 |
300 |
15 |
5.5 |
2.2 |
| W11S-22x2500 |
160 |
18 |
22 |
2500 |
360 |
200 |
330 |
18.5 |
7.5 |
2.2 |
| W11S-25x2500 |
190 |
20 |
25 |
2500 |
380 |
220 |
360 |
22 |
7.5 |
4 |
| W11S-30x2500 |
230 |
25 |
30 |
2500 |
410 |
235 |
380 |
30 |
11 |
4 |
| W11S-33x2500 |
270 |
28 |
33 |
2500 |
430 |
250 |
400 |
30 |
11 |
4 |
| W11S-36x2500 |
320 |
30 |
36 |
2500 |
460 |
260 |
420 |
37 |
15 |
5.5 |
| W11S-40x2500 |
380 |
35 |
40 |
2500 |
500 |
275 |
460 |
45 |
22 |
5.5 |
| W11S-45x2500 |
430 |
40 |
45 |
2500 |
520 |
290 |
500 |
55 |
22 |
7.5 |
| W11S-60x2500 |
610 |
50 |
60 |
2500 |
620 |
360 |
650 |
75 |
30 |
15 |
3-валковые листогибочные станки 3000мм
| Модель |
Давление верхнего валка (т) |
макс. толщина листа |
Ширина листа (мм) |
Диаметр верхнего валка (мм) |
Диаметр нижнего валка (мм) |
Межосное расстояние (мм) |
Мощность (кВт) |
| Предварительной гибки (мм) |
Центр (мм) |
Мощность привода |
Мощность гидравлического насоса |
Мощность перемещения |
| W11S-13x3000 |
75 |
9 |
13 |
3000 |
290 |
150 |
245 |
7.5 |
4 |
11 |
| W11S-15x3000 |
100 |
11 |
15 |
3000 |
325 |
165 |
270 |
15 |
5.5 |
1.5 |
| W11S-18x3000 |
130 |
14 |
18 |
3000 |
350 |
180 |
300 |
15 |
5.5 |
2.2 |
| W11S-20x3000 |
160 |
16 |
20 |
3000 |
375 |
200 |
330 |
18.5 |
7.5 |
2.2 |
| W11S-22x3000 |
190 |
19 |
22 |
3000 |
400 |
220 |
360 |
22 |
7.5 |
4 |
| W11S-27x3000 |
230 |
22 |
27 |
3000 |
425 |
235 |
380 |
30 |
11 |
4 |
| W11S-30x3000 |
270 |
25 |
30 |
3000 |
450 |
250 |
400 |
30 |
11 |
4 |
| W11S-32x3000 |
320 |
28 |
32 |
3000 |
480 |
260 |
420 |
37 |
15 |
5.5 |
| W11S-35x3000 |
380 |
32 |
35 |
3000 |
500 |
275 |
460 |
45 |
22 |
5.5 |
| W11S-45x3000 |
540 |
40 |
45 |
3000 |
590 |
340 |
610 |
55 |
22 |
11 |
| W11S-38x3000 |
430 |
35 |
38 |
3000 |
540 |
290 |
500 |
55 |
22 |
7.5 |
| W11S-55x3000 |
610 |
45 |
55 |
3000 |
620 |
360 |
650 |
75 |
30 |
15 |
| W11S-60x3000 |
690 |
50 |
60 |
3000 |
650 |
380 |
700 |
75 |
30 |
15 |
| W11S-70x3000 |
850 |
60 |
70 |
3000 |
710 |
420 |
780 |
75 |
37 |
15 |
3-валковые листогибочные станки 3500мм
| Модель |
Давление верхнего валка (т) |
макс. толщина листа |
Ширина листа (мм) |
Диаметр верхнего валка (мм) |
Диаметр нижнего валка (мм) |
Межосное расстояние (мм) |
Мощность (кВт) |
| Предварительной гибки (мм) |
Центр (мм) |
Мощность привода |
Мощность гидравлического насоса |
Мощность перемещения |
| W11S-18x3500 |
160 |
14 |
18 |
3500 |
390 |
200 |
330 |
18.5 |
7.5 |
2.2 |
| W11S-20x3500 |
190 |
15 |
20 |
3500 |
415 |
220 |
360 |
22 |
7.5 |
4 |
| W11S-25x3500 |
230 |
21 |
25 |
3500 |
440 |
235 |
380 |
30 |
11 |
4 |
| W11S-28x3500 |
270 |
23 |
28 |
3500 |
470 |
250 |
400 |
30 |
11 |
4 |
| W11S-28x3500 |
320 |
25 |
28 |
3500 |
500 |
250 |
420 |
37 |
15 |
5.5 |
| W11S-32x3500 |
380 |
28 |
32 |
3500 |
530 |
275 |
460 |
45 |
22 |
5.5 |
| W11S-36x3500 |
430 |
30 |
36 |
3500 |
560 |
290 |
500 |
55 |
22 |
7.5 |
3-валковые листогибочные станки 4000мм
| Модель |
Давление верхнего валка (т) |
макс. толщина листа |
Ширина листа (мм) |
Диаметр верхнего валка (мм) |
Диаметр нижнего валка (мм) |
Межосное расстояние (мм) |
Мощность (кВт) |
| Предварительной гибки (мм) |
Центр (мм) |
Мощность привода |
Мощность гидравлического насоса |
Мощность перемещения |
| W11S-25x4000 |
270 |
20 |
25 |
4000 |
490 |
250 |
400 |
30 |
11 |
4 |
| W11S-26x4000 |
320 |
22 |
26 |
4000 |
520 |
260 |
420 |
37 |
15 |
5.5 |
| W11S-30x4000 |
380 |
25 |
30 |
4000 |
550 |
275 |
460 |
45 |
22 |
5.5 |
| W11S-32x4000 |
430 |
28 |
32 |
4000 |
580 |
290 |
500 |
55 |
22 |
7.5 |
| W11S-40x4000 |
540 |
35 |
40 |
4000 |
630 |
340 |
610 |
55 |
22 |
11 |
| W11S-45x4000 |
610 |
40 |
45 |
4000 |
660 |
360 |
650 |
75 |
30 |
15 |
| W11S-50x4000 |
690 |
45 |
50 |
4000 |
700 |
390 |
700 |
75 |
30 |
15 |
| W11S-55x4000 |
850 |
50 |
55 |
4000 |
750 |
420 |
780 |
90 |
37 |
15 |
3-валковые листогибочные станки 5000мм
| Модель |
Давление верхнего валка (т) |
макс. толщина листа |
Ширина листа (мм) |
Диаметр верхнего валка (мм) |
Диаметр нижнего валка (мм) |
Межосное расстояние (мм) |
Мощность (кВт) |
| Предварительной гибки (мм) |
Центр (мм) |
Мощность привода |
Мощность гидравлического насоса |
Мощность перемещения |
| W11S-40x5000 |
610 |
32 |
40 |
5000 |
700 |
360 |
650 |
75 |
30 |
15 |
| W11S-36x6000 |
610 |
30 |
36 |
5000 |
730 |
360 |
650 |
75 |
30 |
15 |
| W11S-45x5000 |
690 |
38 |
45 |
5000 |
740 |
380 |
700 |
75 |
30 |
15 |
3-валковые листогибочные станки 6000мм
| Модель |
Давление верхнего валка (т) |
макс. толщина листа |
Ширина листа (мм) |
Диаметр верхнего валка (мм) |
Диаметр нижнего валка (мм) |
Межосное расстояние (мм) |
Мощность (кВт) |
| Предварительной гибки (мм) |
Центр (мм) |
Мощность привода |
Мощность гидравлического насоса |
Мощность перемещения |
| W11S-40x6000 |
600 |
35 |
40 |
6000 |
760 |
380 |
700 |
75 |
30 |
15 |
Характеристики стандартного универсального листогибочного станка
• Индукционные закаленные валки выкованы из высокопрочной углеродистой стали, проходят термообработку и подвергаются неразрушающему структурному контролю
• Цифровое отображение для всех валков
• Сварная рама из высокопрочной стали без напряжений
• Все операции управляются независимыми пультами управления
• Гидравлическая откидная крышка для удобства снятия цилиндра
• Регулировка движения и параллельности валков с панелей
Характеристики дополнительного оборудования для прокатки листового материала
• Боковые и центральные опоры для больших диаметров тонколистового металла
• Полированные валки
• Приспособление для прокатки конусов
• Стол подачи материала
• Передвижная панель управления
• Система охлаждения масла
• Автоматическая система смазки
