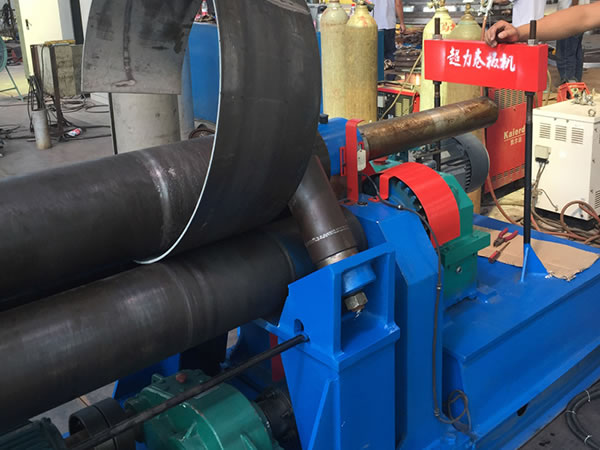

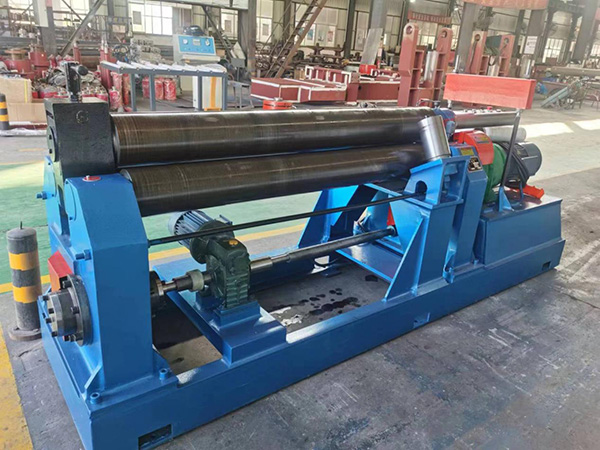

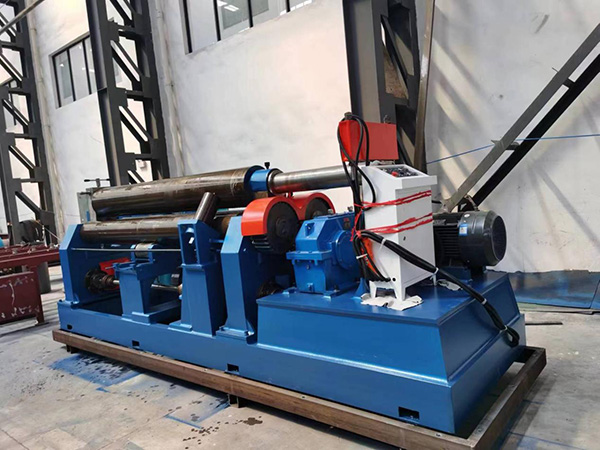

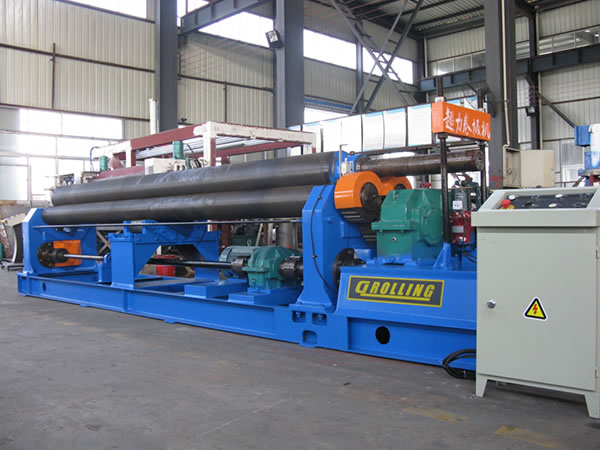

3-валковый механический симметричный листогибочный станок имеет 3 симметрично расположенных валка, верхний валок расположен посередине между двумя нижними. Червячная передача и ряд вспомогательных передач приводят верхний валок в вертикальное движение. Зубчатое колесо главного редуктора входит в зацепление с шестернями 2 нижних валков, их вращательное движение обеспечивает крутящий момент подачи листа. Лист металла, помещенный между 3 валками подвергается постоянной пластической деформации в ходе серии непрерывных гибочных операций, поэтому он может быть сформирован в цилиндры, дуги, конусы, или любые другие формы, которые мы захотим. В то же время данная серия 3-валковых листогибов также имеет некоторые недостатки: сложно провести операцию предварительной гибки кромок листа.
Параметры 3 валковых механических листогибочных станков
3-валковые листогибочные станки 1500мм
| Модель |
макс. толщина прокатки (мм) |
макс. ширина прокатки (мм) |
Предел текучести листового металла (МПа) |
Скорость прокатки (м/мин) |
Диаметр верхнего валка (мм) |
Мощность главного мотора (кВт) |
| 4x1500 |
4 |
1500 |
245 |
5 |
150 |
3 |
| 6x1500 |
6 |
1500 |
245 |
5 |
160 |
4 |
3-валковые листогибочные станки 2000мм
| Модель |
макс. толщина прокатки (мм) |
макс. ширина прокатки (мм) |
Предел текучести листового металла (МПа) |
Скорость прокатки (м/мин) |
Диаметр верхнего валка (мм) |
Мощность главного мотора (кВт) |
| 6x2000 |
6 |
2000 |
245 |
4.5 |
170 |
5.5 |
| 8x2000 |
8 |
2000 |
245 |
4.5 |
185 |
5.5 |
| 12x2000 |
12 |
2000 |
245 |
4.5 |
240 |
7.5 |
| 20x2000 |
20 |
2000 |
245 |
4 |
280 |
15 |
| 16x2000 |
16 |
2000 |
245 |
4 |
260 |
11 |
| 25x2000 |
25 |
2000 |
245 |
4 |
330 |
18.5 |
3-валковые листогибочные станки 2500мм
| Модель |
макс. толщина прокатки (мм) |
макс. ширина прокатки (мм) |
Предел текучести листового металла (МПа) |
Скорость прокатки (м/мин) |
Диаметр верхнего валка (мм) |
Мощность главного мотора (кВт) |
| 8x2500 |
8 |
2500 |
245 |
4.5 |
240 |
7.5 |
| 12x2500 |
12 |
2500 |
245 |
4.5 |
260 |
11 |
| 16x2500 |
16 |
2500 |
245 |
4 |
280 |
15 |
| 20x2500 |
20 |
2500 |
245 |
4 |
340 |
18.5 |
| 25x2500 |
25 |
2500 |
245 |
4 |
370 |
22 |
| 30x2500 |
30 |
2500 |
245 |
4 |
420 |
30 |
3-валковые листогибочные станки 3000мм
| Модель |
макс. толщина прокатки (мм) |
макс. ширина прокатки (мм) |
Предел текучести листового металла (МПа) |
Скорость прокатки (м/мин) |
Диаметр верхнего валка (мм) |
Мощность главного мотора (кВт) |
| 12x3000 |
12 |
3000 |
245 |
4 |
280 |
11 |
| 30x3000 |
30 |
3000 |
245 |
4 |
450 |
37 |
3-валковые листогибочные станки 3200мм
| Модель |
макс. толщина прокатки (мм) |
макс. ширина прокатки (мм) |
Предел текучести листового металла (МПа) |
Скорость прокатки (м/мин) |
Диаметр верхнего валка (мм) |
Мощность главного мотора (кВт) |
| 6x3200 |
6 |
3200 |
245 |
4.5 |
220 |
7.5 |
| 16x3200 |
16 |
3200 |
245 |
4 |
340 |
18.5 |
Характеристики стандартного симметричного листогибочного станка
• Углепластиковые валки с высокой прочностью на разрыв
• Данное листогибочное оборудование имеет 2 ведущих валка
• Доступен механизм аварийного останова
• Пульт управления поддерживает интеллектуальный процесс управления
• Стальная сварная рама без напряжений
• Червячные передачи из износостойкого цинкового сплава
• Двигатели и редукторы с высоким крутящим моментом
• Ограничительные выключатели
Характеристики дополнительного металлогибочного оборудования
• Приспособление для прокатки конусов
• Изготовление швеллерного, углового и трубного проката
• Передвижная панель управления
• Полированные хромированные валки
