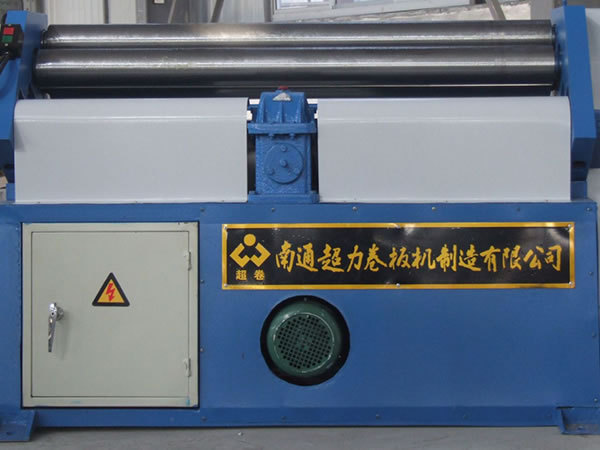

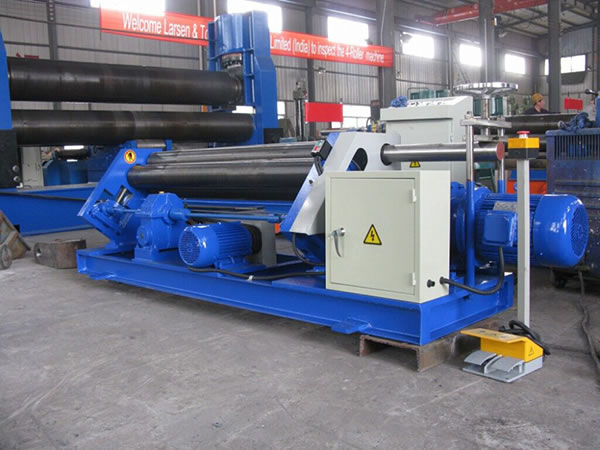

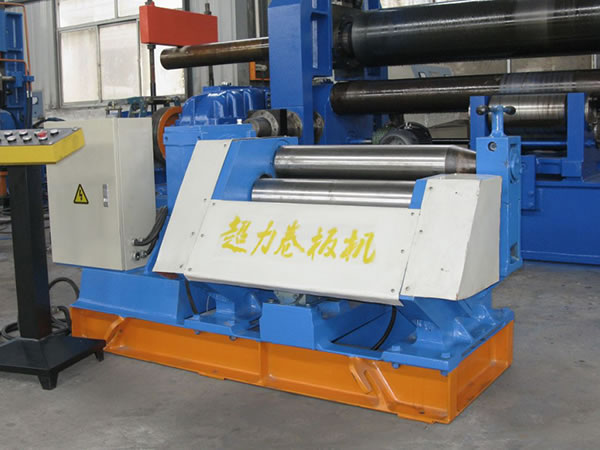

3 валковые механические асимметричные листогибочные станки характеризуется 3 асимметричным расположением рабочих валков (верхнего, нижнего и бокового). Во время работы лист располагается между верхним и нижним валками и зажимается плотно, пока нижний валок перемещается вертикально. Верхний и нижний валки - ведущие и вращаются в противоположных направлениях, тогда как боковой валок является ведомым и может косо двигаться вверх и вниз вдоль поверхности, которая составляет определенный угол с вертикальной поверхностью, образованной осевой линией верхнего нижнего и валков, с тем, чтобы перекатить лист с требуемым радиусом кривизны. Асимметричные 3-валковые прокатные машины отличаются для компактной конструкцией, простотой эксплуатации и обслуживания, возможностями предварительной гибки и круговой прокатки.
Технические параметры 3-валковых механических листогибочных станков
3-валковые листогибочные станки 1000мм| Модель | Предел текучести листового металла (МПа) | макс. толщина прокатки (мм) | макс. ширина прокатки (мм) | Скорость прокатки (м/мин) | Диаметр верхнего валка (мм) | Мощность главного мотора (кВт) |
| W11F-2x1000 | 245 | 2 | 1000 | 5 | 100 | 2.2 |
| W11F-4x1000 | 245 | 4 | 1000 | 4.5 | 125 | 3 |
| W11F-6x1000 | 245 | 6 | 1000 | 4.5 | 145 | 3 |
| Модель | Предел текучести листового металла (МПа) | макс. толщина прокатки (мм) | макс. ширина прокатки (мм) | Скорость прокатки (м/мин) | Диаметр верхнего валка (мм) | Мощность главного мотора (кВт) |
| W11F-2x1200 | 245 | 2 | 1200 | 5 | 105 | 2.2 |
| W11F-4x1200 | 245 | 4 | 1200 | 4.5 | 130 | 3 |
| Модель | Предел текучести листового металла (МПа) | макс. толщина прокатки (мм) | макс. ширина прокатки (мм) | Скорость прокатки (м/мин) | Диаметр верхнего валка (мм) | Мощность главного мотора (кВт) |
| W11F-2x1500 | 245 | 2 | 1500 | 5 | 108 | 2.2 |
| W11F-6x1500 | 245 | 6 | 1500 | 4.5 | 150 | 4 |
| Модель | Предел текучести листового металла (МПа) | макс. толщина прокатки (мм) | макс. ширина прокатки (мм) | Скорость прокатки (м/мин) | Диаметр верхнего валка (мм) | Мощность главного мотора (кВт) |
| W11F-2x2000 | 245 | 2 | 2000 | 5 | 115 | 2.2 |
| W11F-4x2000 | 245 | 4 | 2000 | 4.5 | 140 | 3 |
| W11F-6x2000 | 245 | 6 | 2000 | 4.5 | 160 | 4 |
Характеристики стандартного листогибочного станка
• Электрические педальные переключатели для ведущих валков гибочной машины
• Механизм аварийного останова is valued
• Стальная сварная рама без напряжений
• Углепластиковые валки с высокой прочностью на разрыв
• 3-валковые листогибочные станки снабжены ограничительными выключателями
Характеристики дополнительного оборудования
• Прокатка круглого прутка (grooves)
• Самотормозящийся мотор
• Передвижная панель управления
• Полированные хромированные валки
